Le câble acier galvanisé est utilisé dans de nombreuses applications de levage, de traction, de manutention et d’installation industrielle. Son revêtement galvanisé apporte une protection contre la corrosion tout en conservant les propriétés mécaniques d’un câble en acier.
Mais choisir un câble ne consiste pas simplement à sélectionner un diamètre. La construction du câble, le type d’âme, la charge de rupture et l’application prévue doivent être pris en compte avant toute commande. Roux Solution Levage propose différentes constructions de câbles acier galvanisés, avec des diamètres et des configurations adaptés à de nombreux usages professionnels.
Qu’est-ce qu’un câble acier galvanisé ?
Un câble acier galvanisé est constitué de plusieurs fils d’acier assemblés en torons autour d’une âme centrale. La surface des fils reçoit une protection par galvanisation afin de mieux résister à l’oxydation et aux agressions extérieures.
Cette protection est particulièrement intéressante lorsque le câble est exposé à l’humidité, aux variations de température ou à un environnement extérieur. Elle ne signifie toutefois pas que le câble devient totalement insensible à la corrosion : son état doit continuer à être contrôlé pendant son utilisation.
Les câbles galvanisés existent dans différentes constructions, notamment en 6×19, 6×36 ou 7×19, avec des âmes textiles ou métalliques selon les modèles. Ces différentes configurations permettent de répondre à des contraintes variées, qu’il s’agisse d’un usage courant, d’un treuil, d’une grue ou d’un équipement de levage.
Pourquoi choisir un câble acier galvanisé ?
Le principal intérêt du câble galvanisé réside dans son compromis entre résistance mécanique, protection contre la corrosion et polyvalence. Pour une installation extérieure ou un équipement régulièrement exposé à l’humidité, il peut ainsi être plus approprié qu’un câble acier non protégé.
Le choix du câble dépend cependant de l’environnement et de l’utilisation. Un câble destiné à un treuil ne répond pas nécessairement aux mêmes contraintes qu’un câble utilisé pour une élingue, un haubanage ou une application de traction.
- Une meilleure résistance à la corrosion : le zinc ralentit l’oxydation de l’acier et protège les fils contre les agressions extérieures.
- Un large choix de diamètres : le diamètre peut être adapté aux contraintes mécaniques et aux caractéristiques de l’équipement.
- Une utilisation polyvalente : selon sa construction, le câble peut convenir au levage, à la traction, aux treuils ou encore à différentes installations extérieures.
- Différentes constructions et types d’âme : ces caractéristiques permettent d’adapter le câble à la souplesse recherchée, aux efforts appliqués et aux conditions d’utilisation.
Quels diamètres de câble acier galvanisé choisir ?
Le diamètre est l’un des premiers critères de sélection, mais il ne permet pas à lui seul de déterminer la capacité d’un câble. À construction comparable, un diamètre plus important augmente généralement la résistance à la rupture, mais la valeur réelle dépend également de la construction, de la qualité de l’acier et du type d’âme.
À titre d’exemple, un câble galvanisé 6×19 avec âme textile peut être proposé dans des diamètres allant de 3 à 16 mm. La résistance à la rupture minimale évolue fortement avec le diamètre : un modèle de Ø3 mm peut présenter une CRM de 550 kg, tandis qu’un Ø12 mm atteint 8 840 kg et un Ø16 mm 15 700 kg.
| Diamètre | Construction | CRM annoncée |
|---|---|---|
| Ø 3 mm | 6×19 + âme textile | 550 kg |
| Ø 4 mm | 6×19 + âme textile | 980 kg |
| Ø 8 mm | 6×19 + âme textile | 4 080 kg |
| Ø 10 mm | 6×19 + âme textile | 6 020 kg |
| Ø 12 mm | 6×19 + âme textile | 8 840 kg |
| Ø 14 mm | 6×19 + âme textile | 12 030 kg |
| Ø 16 mm | 6×19 + âme textile | 15 700 kg |
Les valeurs ci-dessus correspondent aux références 6×19 avec âme textile de la gamme présentée. Elles ne doivent pas être transposées à une autre construction ou utilisées directement comme capacité maximale de levage.
Quelle différence entre 6×19, 6×36 et 7×19 ?
La désignation d’un câble décrit notamment son organisation en torons et en fils. Un câble 6×19 possède six torons composés chacun de 19 fils, tandis qu’un câble 6×36 comporte six torons de 36 fils. Le 7×19 est constitué de sept torons de 19 fils.
Cette construction influence directement le comportement du câble. Souplesse, résistance à la fatigue, tenue à la flexion et comportement sur les poulies ou les tambours peuvent varier selon le modèle.
Un câble 6×36 avec âme textile est notamment adapté à des usages polyvalents. Une version avec âme métallique peut quant à elle être privilégiée pour certaines applications de treuils. Le 7×19 avec âme métallique est également utilisé sur différents équipements comme les chariots de grues, les petits palans, les treuils, les skips, les téléskis ou certaines élingues.
Le choix entre ces différentes constructions doit donc être réalisé en fonction de l’utilisation prévue et des contraintes auxquelles le câble sera soumis.
Quelle résistance pour un câble acier galvanisé ?
La charge de rupture minimale (CRM) correspond à la force à laquelle le câble est théoriquement amené à rompre lors d’un essai. Elle ne doit pas être confondue avec la charge maximale d’utilisation d’une installation de levage.
Par exemple, une référence 7×19 avec âme métallique peut présenter une CRM de 651 kg pour le Ø3 mm et de 10 415 kg pour le Ø12 mm. Sur un modèle 6×36 avec âme textile, la CRM peut passer de 5 954 kg pour le Ø10 mm à 77 166 kg pour le Ø36 mm.
Une CRM élevée ne signifie donc pas qu’il est possible de lever directement cette masse. Pour une opération de levage, il faut prendre en compte le mode de montage, le nombre de brins, les terminaisons, les accessoires, les angles éventuels, les coefficients applicables et les prescriptions du fabricant.
Quels sont les usages du câble acier galvanisé ?
Les usages varient selon la construction et le diamètre. Les câbles acier galvanisés peuvent notamment être utilisés dans plusieurs domaines professionnels.
Levage et manutention
Certains câbles galvanisés sont destinés aux élingues, palans, grues et équipements de levage. Pour ces applications, le câble doit être sélectionné avec une attention particulière portée à la construction, à la terminaison et aux conditions réelles de travail.
Treuils et traction
Les câbles galvanisés sont également employés sur les treuils et les systèmes de traction. Dans ce type d’application, la construction du câble et son type d’âme doivent notamment être compatibles avec les efforts exercés et les cycles de fonctionnement.
Haubanage et usages extérieurs
La protection galvanisée est particulièrement intéressante pour les installations exposées à l’extérieur. Le choix du câble doit toutefois tenir compte de l’environnement, de la fréquence de sollicitation et des contraintes mécaniques réellement appliquées.
Comment choisir le bon câble acier galvanisé ?
Pour sélectionner correctement un câble, il est préférable de partir de l’application plutôt que du seul diamètre. Plusieurs éléments doivent être déterminés avant de faire son choix :
- La charge à déplacer ou à maintenir et les efforts réellement appliqués.
- Le diamètre disponible sur l’équipement, notamment au niveau des poulies et du tambour.
- La construction du câble : 6×19, 6×36, 7×19, etc.
- Le type d’âme : textile ou métallique selon les contraintes.
- La fréquence de fonctionnement et les cycles de flexion prévus.
- L’environnement : intérieur, extérieur, humidité, poussières, atmosphère agressive, etc.
- Le type de terminaison : sertissage, douille, boucle avec cosse-cœur ou autre solution adaptée.
Si vous connaissez uniquement la charge et le diamètre souhaité, il est préférable de demander une validation technique plutôt que de sélectionner un câble sur la seule base d’une résistance à la rupture.
Câble galvanisé : faut-il le sertir ou prévoir une terminaison ?
Le câble ne constitue qu’un élément de l’ensemble. La terminaison peut avoir une influence importante sur la sécurité et les performances de l’installation.

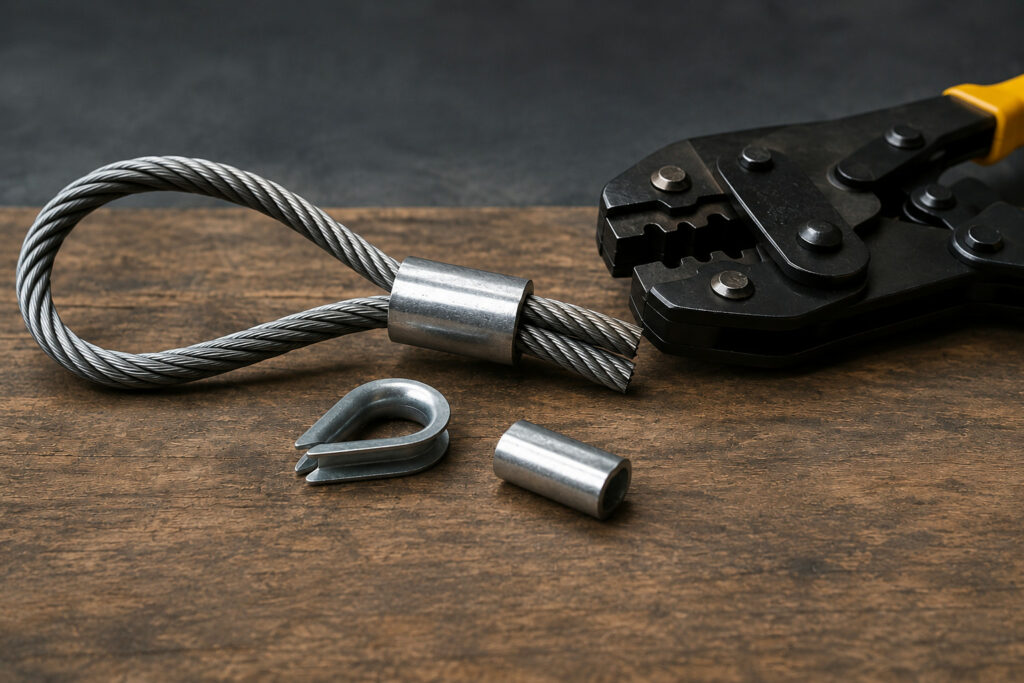

Selon l’application, différentes solutions peuvent être envisagées : manchonnage aluminium, terminaison sertie, douille culottée, boucle avec cosse-cœur ou encore utilisation de serre-câbles et autres accessoires adaptés.
La solution appropriée dépend de l’application et du niveau de charge. Il est donc important de prendre en compte la terminaison dès le choix du câble, et pas uniquement une fois celui-ci sélectionné.
Comment contrôler un câble acier galvanisé ?
La galvanisation réduit les risques de corrosion, mais elle ne dispense pas d’une inspection régulière. Un câble doit notamment être surveillé pour détecter les fils cassés, les déformations, l’écrasement, les torons endommagés, l’usure et les signes de corrosion.
Une dégradation locale peut être révélatrice d’un problème plus important : mauvais alignement, rayon de courbure insuffisant, surcharge, frottement ou condition d’utilisation inadaptée.
En cas de doute sur l’état d’un câble utilisé pour le levage, il est préférable de le faire examiner par une personne compétente et de se référer aux prescriptions applicables à l’équipement concerné.
Pourquoi faire appel à un spécialiste du câble acier galvanisé ?
Le choix d’un câble ne repose pas uniquement sur son diamètre ou sa résistance à la rupture. La construction, le type d’âme, l’utilisation prévue et la terminaison doivent être cohérents avec l’ensemble de l’installation.
Pour un besoin spécifique, il peut donc être utile de transmettre les principales informations disponibles : diamètre recherché, longueur, équipement concerné, charge, fréquence d’utilisation et environnement de travail.
Roux Solution Levage accompagne les professionnels dans le choix de leurs équipements et propose une gamme de câbles métalliques ainsi que différentes solutions de terminaison.
Vous avez un doute sur le diamètre, la construction ou la résistance nécessaire ? Contactez Roux Solution Levage pour présenter votre besoin et obtenir un conseil adapté.
Vous pouvez également consulter directement la gamme de câbles métalliques disponible sur le site.
