Dans de nombreux environnements industriels, ateliers ou zones logistiques, le palan constitue une solution incontournable pour lever et déplacer des charges. Mais pour exploiter pleinement ses capacités, encore faut-il qu’il soit associé à un chariot porte-palan adapté à la structure porteuse.
Largeur de poutre, type de profilé, mobilité souhaitée, capacité de charge ou sens de déplacement : plusieurs critères influencent directement le choix du chariot.
Chez Roux Solution Levage, nous accompagnons régulièrement des professionnels confrontés à ce type de questions :
- Quel chariot choisir pour une poutre IPE ?
- Quelle différence entre un chariot poussé et un chariot à chaîne ?
- Comment vérifier la compatibilité avec la largeur de poutre ?
- Faut-il privilégier un déplacement manuel ou motorisé ?
- Quels sont les points de vigilance pour garantir la sécurité du levage ?
Dans cet article, nous vous proposons de découvrir les principaux critères permettant de choisir un chariot porte-palan adapté à votre structure et à vos contraintes de manutention.
Qu’est-ce qu’un chariot porte-palan ?
Le chariot porte-palan est un équipement permettant de suspendre un palan à une poutre métallique afin de déplacer la charge horizontalement.
Concrètement, le chariot roule sur les ailes inférieures de la poutre et permet au palan de se déplacer le long de la structure.
Ce système offre plusieurs avantages :
- déplacement horizontal des charges
- meilleure couverture de la zone de travail
- réduction des manutentions manuelles
- amélioration de la productivité
- optimisation des postes de levage
Les chariots porte-palans sont largement utilisés dans :
- les ateliers industriels
- les zones de maintenance
- les entrepôts logistiques
- les ateliers de fabrication
- les chantiers de construction métallique
- les lignes de production
Comprendre les différents types de chariots porte-palans
Tous les chariots ne fonctionnent pas de la même manière. Le choix dépend principalement du niveau de mobilité recherché et de la fréquence d’utilisation.

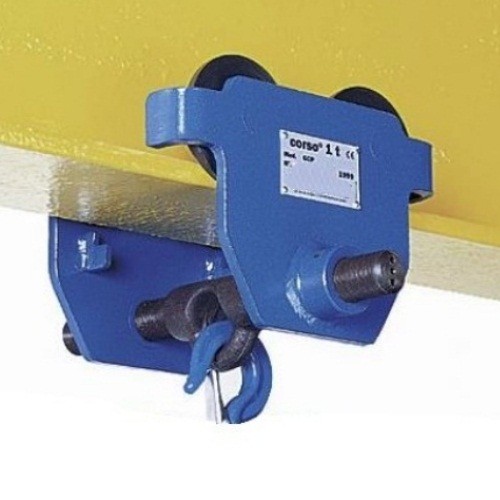

Le chariot porte-palan poussé
Voir nos modèles de chariote porte-palan poussés
Le modèle poussé est le plus simple. Le déplacement s’effectue manuellement en poussant directement la charge ou le palan.
Ce type de chariot est particulièrement adapté :
- aux petites charges
- aux déplacements occasionnels
- aux ateliers avec faible fréquence de manutention
- aux installations simples et économiques
| Avantages | Limites |
|---|---|
| Solution économique | Déplacement moins fluide sur longues distances |
| Entretien limité | Moins adapté aux charges lourdes |
| Simplicité d’installation | Dépend de l’effort de l’opérateur |
| Faible encombrement | Moins confortable en usage intensif |
Le chariot porte-palan à chaîne
Voir nos modèles de chariotes porte-palan à chaîne
Le déplacement est réalisé grâce à une chaîne manuelle actionnée par l’opérateur.
Ce système permet un déplacement plus précis, notamment lorsque les charges deviennent importantes.
Il est souvent utilisé dans :
- les ateliers industriels
- les opérations de maintenance
- les zones nécessitant un positionnement précis
- les structures avec charges lourdes
| Avantages | Limites |
|---|---|
| Meilleure maîtrise du déplacement | Vitesse de déplacement plus lente |
| Manipulation plus confortable | Mécanisme plus complexe |
| Adapté aux charges importantes | Effort manuel toujours nécessaire |
| Bonne précision de positionnement | Moins performant sur très longues distances |

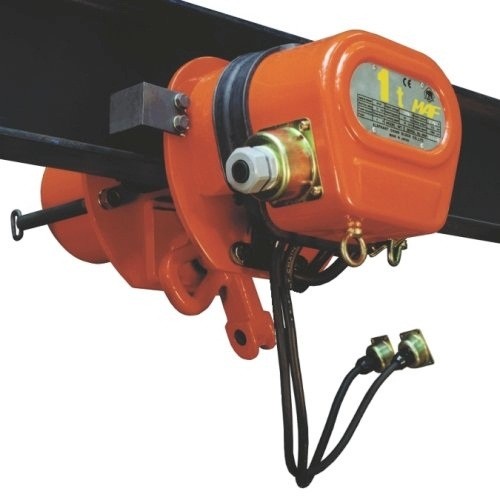

Le chariot motorisé
Voir nos modèles de chariots porte-palan motorisés
Le chariot motorisé utilise un moteur électrique pour déplacer le palan et la charge sur la poutre.
Cette solution est privilégiée dans les environnements où les manutentions sont fréquentes ou répétitives.
On le retrouve notamment dans :
- les lignes de production
- les ponts roulants
- les sites industriels intensifs
- les zones logistiques à forte activité
| Avantages | Limites |
|---|---|
| Déplacement rapide | Coût plus important |
| Confort d’utilisation élevé | Installation électrique nécessaire |
| Réduction des efforts physiques | Maintenance plus technique |
| Productivité élevée | Moins adapté aux petites installations |
| Très efficace sur longues distances | Dépendance à l’alimentation électrique |
Pourquoi la largeur de poutre est-elle essentielle ?
La compatibilité avec la poutre constitue l’un des critères les plus importants.
Le chariot doit impérativement être compatible avec :
- la largeur de l’aile de la poutre
- le profil de la structure
- la capacité de charge admissible
Une mauvaise compatibilité peut provoquer :
- un mauvais roulement
- une usure prématurée
- un risque de déraillement
- une mauvaise répartition des efforts
Avant toute installation, il est donc indispensable de mesurer précisément la largeur utile de la poutre.
Les poutres IPE : les plus courantes en levage
Dans les ateliers et bâtiments industriels, les poutres IPE sont les structures les plus fréquemment utilisées pour installer un chariot porte-palan.
Une poutre IPE est un profilé métallique en forme de “I” avec ailes parallèles.
Les dimensions varient fortement selon les bâtiments :
| Type de poutre IPE | Largeur approximative des ailes |
|---|---|
| IPE 100 | ~55 mm |
| IPE 200 | ~100 mm |
| IPE 300 | ~150 mm |
Chaque chariot possède une plage de réglage spécifique.
Exemple :
- chariot compatible 75 à 125 mm
- chariot compatible 125 à 180 mm
Un mauvais réglage peut empêcher le roulement correct du système.
Comment choisir selon la mobilité recherchée ?
Le besoin de mobilité influence directement le type de chariot à privilégier.
| Besoin | Solution recommandée |
|---|---|
| Déplacements occasionnels | Chariot poussé |
| Charges lourdes avec contrôle précis | Chariot à chaîne |
| Utilisation intensive | Chariot motorisé |
| Grande longueur de déplacement | Chariot motorisé |
| Atelier compact | Chariot poussé ou à chaîne |
Bien dimensionner la capacité de charge
Le chariot doit toujours être dimensionné en tenant compte :
- du poids de la charge
- du poids du palan
- des accessoires de levage
- des éventuels efforts dynamiques
Exemple :
- charge levée : 800 kg
- palan : 120 kg
- accessoires : 80 kg
Charge totale réelle : 1000 kg
Il est généralement conseillé de prévoir une marge de sécurité supplémentaire afin d’éviter de travailler à la limite des capacités du système.
Les points de vigilance avant installation
Avant d’installer un chariot porte-palan, plusieurs vérifications sont essentielles.
1. Vérifier la structure porteuse
La poutre doit pouvoir reprendre :
- la charge verticale
- les efforts dynamiques
- les contraintes de déplacement
Un contrôle structurel peut être nécessaire sur certaines installations anciennes.
2. Contrôler l’alignement de la poutre
Une poutre déformée ou mal alignée peut perturber le roulement du chariot et provoquer une usure prématurée.
3. Vérifier les butées de sécurité
Des butées doivent être installées aux extrémités de la poutre afin d’éviter toute sortie accidentelle du chariot.
Choisir le bon chariot porte-palan avec Roux Solution Levage
Le choix d’un chariot porte-palan dépend directement de votre structure, des charges manipulées et du niveau de mobilité recherché.
Largeur de poutre, type de profilé IPE, déplacement manuel ou motorisé : chaque configuration nécessite une analyse précise afin de garantir un fonctionnement fiable et sécurisé.
Chez Roux Solution Levage, nous accompagnons les professionnels dans le choix de leurs solutions de manutention : chariots porte-palans, palans manuels ou électriques, structures de levage et accessoires adaptés aux contraintes du terrain.
Notre équipe vous conseille afin de sélectionner une solution performante, durable et parfaitement compatible avec votre installation.
