Le palan manuel à chaîne est une solution simple, robuste et polyvalente pour lever des charges sans motorisation. Encore faut-il choisir un modèle réellement adapté à votre utilisation : une capacité trop faible peut rendre le levage impossible ou dangereux, tandis qu’un palan surdimensionné peut être inutilement encombrant et coûteux.
Alors, comment choisir un palan à chaîne adapté à votre besoin ? Charge à soulever, hauteur de levage, fréquence d’utilisation, ergonomie et environnement de travail : voici les 5 critères essentiels à prendre en compte avant votre achat.
Roux Solution Levage propose une large gamme de palans manuels à chaîne, avec des capacités allant de quelques centaines de kilogrammes à plusieurs tonnes et différentes configurations selon les applications.
1. Déterminer la charge maximale à lever
Le premier critère à prendre en compte est évidemment le poids de la charge.
La capacité maximale d’un palan, également appelée CMU (Charge Maximale d’Utilisation), correspond à la charge que l’équipement est conçu pour lever dans les conditions prévues par le fabricant.
Il ne faut donc pas choisir un palan uniquement parce que sa capacité correspond exactement au poids de votre charge. Il est préférable de disposer d’une marge adaptée aux conditions réelles d’utilisation et de tenir compte de l’ensemble du système de levage.
Par exemple, pour une charge de 500 kg, plusieurs modèles peuvent être envisagés. Le choix dépendra ensuite de la hauteur de levage, de la fréquence d’utilisation, de l’espace disponible et des autres caractéristiques recherchées.
Quelle capacité choisir pour un palan à chaîne ?
La gamme de palans manuels à chaîne Roux Solution Levage comprend notamment des modèles de 250 kg, 500 kg, 1 tonne, 2 tonnes, 3 tonnes, 5 tonnes, 10 tonnes et davantage selon les gammes.
Le palan manuel à chaîne Éléphant C21, par exemple, est disponible de 0,5 à 3 tonnes. À l’inverse, le KITO CB couvre une plage beaucoup plus large, de 250 kg à 20 tonnes.
Attention : la CMU du palan doit être compatible avec l’ensemble de la configuration de levage. Le crochet, le point d’accrochage, le chariot éventuel et les autres accessoires doivent eux aussi être adaptés à la charge.
2. Vérifier la hauteur de levage nécessaire
Une fois la charge déterminée, il faut définir à quelle hauteur elle doit être levée.
La hauteur de levage correspond à la distance sur laquelle le palan peut déplacer la charge entre sa position basse et sa position haute. Elle doit être suffisante pour votre application, tout en restant compatible avec la configuration du bâtiment ou de la structure qui supporte le palan.
Les besoins peuvent être très différents selon les applications :
- quelques mètres pour une opération ponctuelle en atelier ;
- une hauteur plus importante pour travailler sur des équipements industriels ;
- une hauteur spécifique lorsqu’un palan est installé sur une structure existante ;
- une configuration particulière lorsque l’espace disponible au-dessus de la charge est limité.
Une hauteur standard ne convient pas toujours
Certains palans sont proposés avec différentes longueurs de chaîne. Le Éléphant C21, par exemple, est disponible avec différentes hauteurs de levée et d’autres hauteurs peuvent être proposées sur demande.
Avant de commander votre palan, mesurez donc précisément la distance entre le point d’accrochage supérieur et la position la plus basse souhaitée pour la charge.
Il faut également tenir compte de l’espace nécessaire au palan lui-même et de la distance entre la structure porteuse et la charge.
3. Tenir compte de la fréquence d’utilisation
Un palan utilisé quelques fois par mois pour une opération de maintenance n’a pas nécessairement les mêmes besoins qu’un équipement utilisé quotidiennement dans un atelier ou sur un site industriel.
La fréquence d’utilisation doit donc entrer dans le choix du modèle.
Pour une utilisation occasionnelle
Pour des opérations ponctuelles, la priorité peut être donnée à un modèle simple, compact et facile à transporter ou à installer.
Les modèles légers peuvent notamment être intéressants lorsqu’ils doivent être déplacés régulièrement d’un poste de travail à un autre.
Le palan Éléphant C21 est par exemple présenté comme un modèle léger et compact. Dans sa configuration 500 kg avec 3 m de levée, son poids est inférieur à 6 kg.
Pour une utilisation régulière ou intensive
Lorsque le palan est sollicité très fréquemment, il devient particulièrement important de choisir un équipement conçu pour supporter les conditions d’utilisation prévues.
La qualité de fabrication, la robustesse des composants, la facilité d’entretien et la disponibilité des pièces de rechange peuvent alors devenir des critères importants.
Les gammes professionnelles proposées par Roux Solution Levage comprennent notamment les palans KITO CB, les Yale Yalelift 360 ou encore les RÉMA X-Line X-CH.
4. Prendre en compte l’ergonomie et l’effort de manœuvre
Un palan manuel fonctionne grâce à une chaîne de manœuvre actionnée par l’opérateur. L’effort nécessaire pour lever une charge dépend notamment de la conception du palan, de la charge et du système mécanique utilisé.
L’ergonomie devient particulièrement importante lorsque les opérations sont fréquentes ou lorsque plusieurs levages sont réalisés au cours d’une même journée.
Il est donc intéressant de regarder au-delà de la seule capacité de levage et de comparer :
- le poids propre du palan ;
- la facilité de manœuvre de la chaîne ;
- l’encombrement de l’équipement ;
- l’accessibilité de la chaîne de manœuvre ;
- la facilité de déplacement et de mise en place ;
- la possibilité d’utiliser le palan dans des espaces relativement contraints.
Quand privilégier un palan compact et léger ?
Si le palan doit être régulièrement déplacé ou utilisé sur plusieurs postes, son poids et son encombrement peuvent devenir des critères déterminants.
Le Éléphant C21 constitue par exemple une solution particulièrement compacte pour les applications nécessitant de déplacer facilement l’équipement.
Pour certaines applications où l’espace autour de la charge est limité, un modèle avec une conception spécifique peut également faciliter les opérations. Le DELTA ALUM à carter rotatif 360° fait partie des modèles conçus avec cette logique de maniabilité.
5. Adapter le palan à son environnement de travail
Le dernier critère est souvent sous-estimé : l’environnement dans lequel le palan sera utilisé.
Un atelier propre et sec, un chantier extérieur, une zone humide ou un environnement industriel présentant des contraintes particulières ne nécessitent pas forcément le même type d’équipement.
Il faut notamment examiner :
- les conditions d’humidité ;
- la présence éventuelle de poussières ou de corps étrangers ;
- les contraintes liées à la corrosion ;
- la température de fonctionnement ;
- l’espace disponible autour du palan ;
- le type de structure sur laquelle il sera installé.
Pour les environnements soumis à la corrosion
Lorsque le palan doit être utilisé dans un environnement présentant des contraintes de corrosion, un modèle bénéficiant d’une protection ou d’une conception adaptée peut être préférable.
Roux Solution Levage propose notamment des modèles en inox ou avec des composants traités pour des applications spécifiques.
Le palan VERLINDE VHR avec chaînes de levage et de manœuvre inox est par exemple proposé pour des capacités allant de 0,2 à 3 tonnes.
Le palan manuel PIH avec carters chromés et chaîne de levage nickelée constitue également une solution destinée notamment à des environnements tels que les industries chimique, alimentaire et pharmaceutique.
Quel palan à chaîne choisir selon votre besoin ?
Il n’existe pas un modèle unique adapté à toutes les situations. Le bon choix dépend de la combinaison de plusieurs critères.
| Votre besoin | Critères prioritaires |
|---|---|
| Levage occasionnel | Capacité, simplicité, poids et prix |
| Utilisation régulière | Robustesse, ergonomie et facilité de maintenance |
| Charge lourde | CMU, structure porteuse et configuration du levage |
| Hauteur importante | Hauteur de levée et longueur de chaîne |
| Espace réduit | Encombrement, poids et conception du palan |
| Environnement corrosif | Matériaux et protections spécifiques |
| Déplacement fréquent du palan | Poids, compacité et facilité de manipulation |
Palan à chaîne ou palan à levier : lequel choisir ?
Le palan manuel à chaîne n’est pas la seule solution pour effectuer un levage manuel. Dans certaines situations, un palan à levier peut être plus adapté.
Le palan à chaîne est généralement utilisé pour effectuer un levage vertical depuis un point d’accrochage supérieur. Il convient notamment aux opérations de manutention, de maintenance et de levage en atelier.
Le palan à levier peut quant à lui être intéressant lorsque l’opérateur doit travailler dans une configuration différente ou lorsqu’un effort de traction et de positionnement plus précis est recherché.
Le choix dépend donc de la configuration de l’opération, et pas uniquement du poids de la charge.
Comment choisir la bonne capacité de palan ?
Commencez par identifier le poids réel de la charge la plus lourde que vous devrez lever. Déterminez ensuite la CMU nécessaire en tenant compte de la configuration du levage et de l’ensemble des équipements associés.
Si vous hésitez entre plusieurs capacités, évitez de choisir un modèle uniquement sur la base du prix ou de la capacité maximale annoncée. Un professionnel du levage pourra vous aider à déterminer la solution adaptée à votre utilisation.
Quels accessoires prévoir avec un palan à chaîne ?
Le palan n’est qu’un élément du système de levage. Selon votre installation, vous pourrez également avoir besoin d’un chariot porte-palan, d’une élingue, d’une manille, d’un crochet ou d’un palonnier.
Roux Solution Levage propose une gamme complète d’accessoires de levage permettant de constituer une solution adaptée à différentes configurations.
Si le palan doit être déplacé horizontalement sur une poutre, un palan manuel à chaîne combiné avec chariot peut également être envisagé.

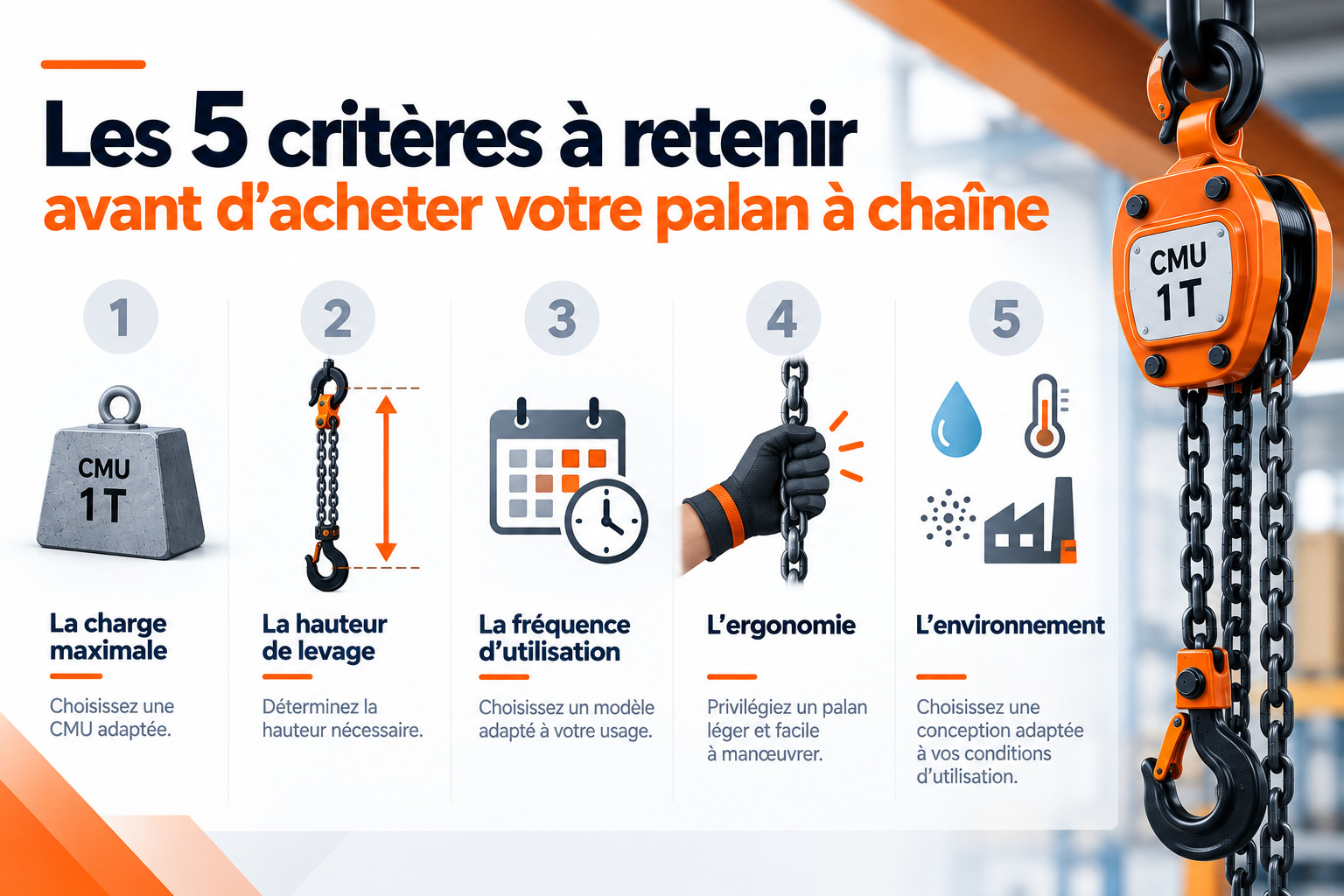

Les 5 critères à retenir avant d’acheter votre palan à chaîne
Avant de sélectionner un modèle, vérifiez systématiquement les cinq points suivants :
- La charge maximale : choisissez une CMU adaptée à la charge et à la configuration du levage.
- La hauteur de levage : déterminez précisément la hauteur nécessaire et la longueur de chaîne correspondante.
- La fréquence d’utilisation : privilégiez un modèle adapté à votre niveau de sollicitation.
- L’ergonomie : prenez en compte le poids, l’encombrement et la facilité de manœuvre.
- L’environnement : choisissez une conception compatible avec les conditions réelles d’utilisation.
Le choix d’un palan ne doit donc pas se limiter à une comparaison des capacités de levage. La bonne solution est celle qui correspond à la charge, à l’installation, à la fréquence d’utilisation et aux conditions de travail.
Besoin d’aide pour choisir votre palan à chaîne ?
Vous connaissez le poids de votre charge mais vous ne savez pas quel modèle choisir ? Vous avez besoin d’une hauteur de levée spécifique ou d’un palan adapté à un environnement particulier ?
Roux Solution Levage propose une large sélection de palans manuels à chaîne professionnels, de 250 kg à plusieurs dizaines de tonnes selon les modèles.
Notre équipe peut vous aider à déterminer la solution la plus adaptée à votre application et à vérifier la compatibilité des différents éléments de votre système de levage.
→ Contactez Roux Solution Levage pour votre projet de levage
Questions fréquentes sur les palans à chaîne
Quelle est la différence entre un palan à chaîne et un palan à câble ?
Le palan à chaîne utilise une chaîne de charge pour effectuer le levage, tandis que le palan à câble utilise un câble métallique. Le choix dépend notamment de la capacité, de la hauteur de levage, de la fréquence d’utilisation et de la configuration de l’installation.
Quelle CMU choisir pour un palan à chaîne ?
La CMU doit être adaptée au poids de la charge et à la configuration réelle du levage. Il faut également vérifier la compatibilité de tous les composants utilisés avec cette capacité.
Quelle hauteur de levage choisir ?
Mesurez la distance entre le point d’accrochage supérieur et la position la plus basse souhaitée pour la charge. Prévoyez une hauteur de levée suffisante pour réaliser l’opération sans mettre la chaîne ou le palan dans une configuration inadaptée.
Un palan manuel à chaîne peut-il être utilisé tous les jours ?
Oui, certains modèles professionnels sont conçus pour des utilisations régulières. Le choix doit toutefois tenir compte de la fréquence et des conditions réelles d’utilisation afin de sélectionner un équipement adapté.
Comment savoir quel palan à chaîne choisir ?
Commencez par déterminer le poids de la charge, la hauteur de levage et la fréquence d’utilisation. Analysez ensuite l’environnement, l’espace disponible et les contraintes d’ergonomie. Si plusieurs modèles correspondent à votre besoin, un spécialiste du levage peut vous aider à départager les solutions.
