Sur une élingue, un palan ou un accessoire de levage, les marquages ne sont pas de simples indications techniques. Ils permettent d’identifier le matériel, de connaître sa capacité, de vérifier dans quelles conditions il peut être utilisé et de retrouver sa documentation.
Pourtant, entre la charge maximale d’utilisation (CMU), les références fabricant, les codes couleur, les indications d’angle et les pictogrammes de sécurité, il n’est pas toujours évident de savoir quelles informations regarder en priorité.
Roux Solution Levage vous propose un guide pratique pour apprendre à lire les marquages de vos équipements de levage, comprendre les principales indications et repérer les informations indispensables à leur utilisation.
1. La CMU : comprendre la capacité maximale d’utilisation
La CMU, ou charge maximale d’utilisation, désigne la charge maximale qu’un équipement est conçu pour supporter dans les conditions d’utilisation définies par son fabricant. Elle constitue l’une des premières informations à rechercher sur une plaque signalétique ou une étiquette d’identification.
La CMU est généralement exprimée en kilogrammes (kg) ou en tonnes (t). Une indication de 2 t correspond ainsi à une capacité de 2 000 kg, sous réserve de respecter les conditions d’emploi associées à cette valeur.
Une CMU ne signifie pas toujours la même chose selon le matériel
La capacité doit être interprétée en fonction du type d’équipement et de son utilisation.
- Sur un palan : une CMU de 1 t indique que l’appareil est prévu pour lever une charge maximale de 1 000 kg dans les conditions définies par le fabricant.
- Sur une élingue simple : la CMU correspond à la capacité prévue pour cette élingue dans une configuration donnée. Le mode d’accrochage, notamment, peut modifier la charge admissible.
- Sur une élingue multibrins : la CMU de l’ensemble dépend notamment du nombre de brins pris en compte, de leur angle d’inclinaison et de la configuration de levage.
- Sur une manille ou une pince de levage : la capacité indiquée s’applique dans les conditions d’utilisation prévues pour cet accessoire. Une traction latérale ou une configuration particulière peut imposer des restrictions.
Il ne faut donc pas additionner automatiquement les capacités inscrites sur plusieurs équipements pour déterminer la charge que l’ensemble peut lever. La compatibilité des composants et les éventuelles réductions de capacité doivent également être prises en compte.
Pour choisir un matériel adapté à votre opération, consultez notre gamme d’élingues en câble, chaîne et textile.
2. Fabricant, référence et numéro de série : identifier le matériel
La CMU ne suffit pas à identifier précisément un équipement. Deux accessoires de capacité identique peuvent présenter des caractéristiques, des dimensions ou des conditions d’utilisation différentes.
Les autres informations de marquage permettent de retrouver le bon modèle et de consulter les documents techniques qui s’y rapportent.
Les principales informations à rechercher
- Le nom ou le logo du fabricant : il permet d’identifier le fabricant et de rechercher les informations techniques correspondant au produit.
- La référence ou le type : cette information permet de distinguer un modèle d’un autre et de retrouver sa fiche technique ou sa notice.
- Le numéro de série ou le code de traçabilité : lorsqu’il est présent, il permet de rattacher l’équipement à une identification individuelle et aux documents correspondants.
- L’année de fabrication : elle peut aider à identifier une version du produit et à retrouver la documentation adéquate.
- Le matériau ou le grade : selon l’équipement, ces indications permettent de caractériser le matériau utilisé ou la catégorie de résistance du composant.
Toutes ces indications ne figurent pas nécessairement sur chaque type d’équipement. Leur présence et leurs exigences varient selon la catégorie de matériel et les règles qui lui sont applicables.
À quoi sert la traçabilité ?
La traçabilité permet de relier un équipement à ses caractéristiques techniques, aux instructions du fabricant et, lorsqu’ils existent, aux documents de suivi et aux vérifications qui le concernent.
Concrètement, lorsqu’une étiquette est abîmée ou qu’un doute apparaît sur la capacité d’un accessoire, la référence et le numéro de série peuvent permettre de retrouver les informations d’origine. Ils ne remplacent toutefois pas une identification fiable du matériel ni la vérification de son état.
La traçabilité passe donc par la conservation des marquages, mais aussi par le suivi documentaire des équipements. Une simple ressemblance avec un modèle connu ne suffit pas à établir les caractéristiques d’un exemplaire particulier.
3. Comment lire les marquages selon le type de matériel ?
Les informations à rechercher changent selon la fonction de l’équipement. Voici les principaux repères à vérifier sur les élingues, les palans et les accessoires de liaison ou de préhension.
Sur une élingue en câble, chaîne ou textile
La plaque ou l’étiquette d’identification permet de vérifier la capacité de l’élingue et les caractéristiques utiles à son utilisation. Selon le modèle, elle peut notamment indiquer :
- la CMU pour un ou plusieurs modes d’utilisation ;
- le nombre de brins et, pour certaines élingues, leur longueur ;
- le diamètre du câble ou de la chaîne, ou les caractéristiques de la sangle ;
- le fabricant, la référence et un numéro de traçabilité ;
- les angles ou configurations de levage autorisés.
Exemple concret : une élingue multibrins peut afficher plusieurs capacités selon l’angle formé par les brins. Il faut lire la valeur correspondant à la configuration réellement utilisée, plutôt que de retenir uniquement la capacité la plus élevée inscrite sur la plaque.
Si vous devez identifier ou remplacer une plaque, découvrez nos plaquettes et plaques d’identification pour élingues, notamment nos plaques de charge et d’identification en acier.

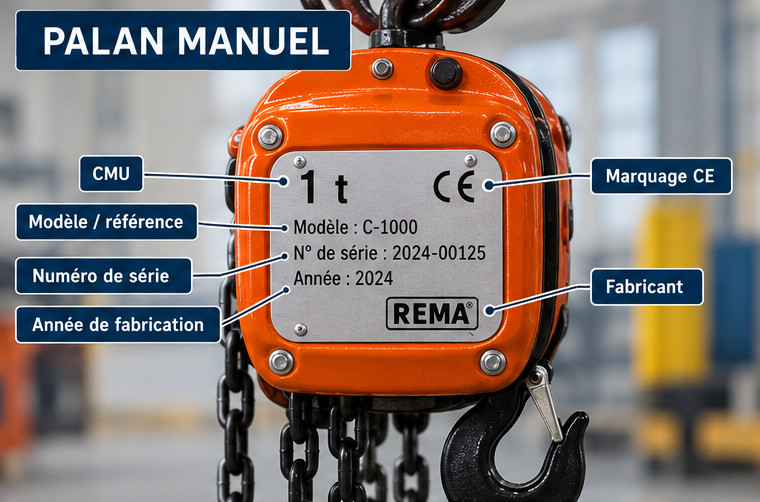

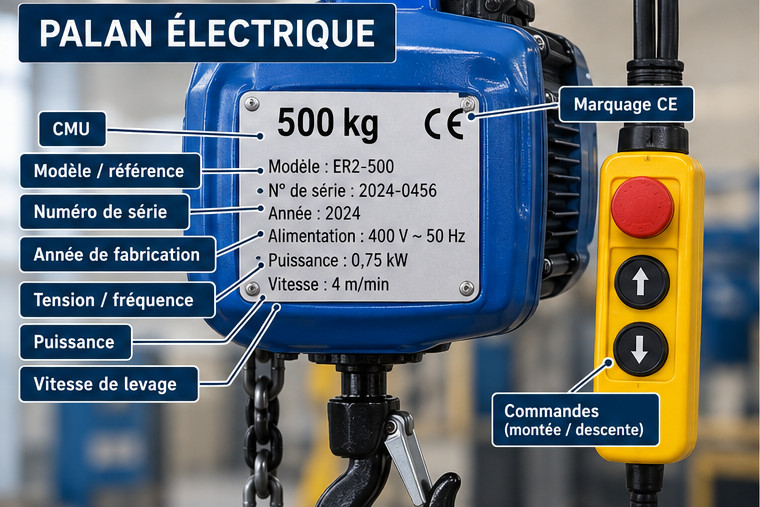

Sur un palan manuel ou électrique
La plaque signalétique du palan permet de connaître sa capacité et d’identifier l’appareil. Elle peut notamment comporter :
- La CMU : la charge maximale pour laquelle le palan est prévu.
- Le fabricant et le modèle : pour retrouver la notice et les caractéristiques techniques.
- Le numéro de série : pour identifier précisément l’appareil lorsqu’un numéro individuel est prévu.
- Les caractéristiques électriques : sur un palan électrique, la tension, la fréquence ou la puissance peuvent notamment figurer sur la plaque ou dans la documentation.
- Les autres caractéristiques techniques : par exemple, la vitesse de levage ou des indications de fonctionnement, selon le modèle.
Ne confondez pas capacité et caractéristiques électriques. Une indication en volts (V) renseigne sur l’alimentation électrique ; elle ne correspond pas au poids que le palan peut lever. De même, une vitesse exprimée en mètres par minute renseigne sur le déplacement de la charge, pas sur sa capacité maximale.
Le marquage CE, lorsqu’il est applicable, indique que le fabricant déclare la conformité du produit aux exigences européennes qui lui sont applicables. Il ne donne pas la CMU et ne garantit pas, à lui seul, le bon état actuel de l’appareil.
Consultez également les instructions du fabricant pour connaître les conditions d’installation et d’utilisation, ainsi que les limites à respecter.
Découvrez nos gammes de palans manuels et de palans électriques.

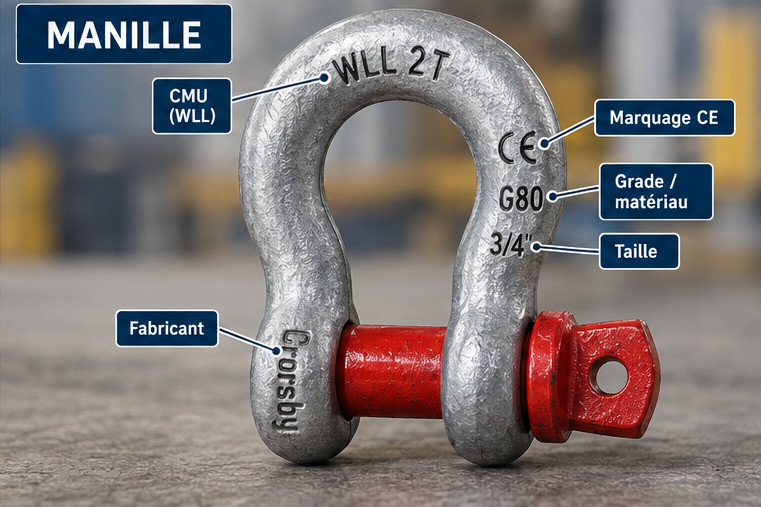

Sur une manille
Sur une manille, les indications peuvent être frappées directement sur le corps ou sur d’autres éléments du produit, selon le modèle.
Les marquages à rechercher comprennent notamment :
- La CMU : souvent exprimée en tonnes ou sous une forme équivalente clairement identifiable.
- La marque du fabricant : pour identifier le produit et retrouver ses caractéristiques.
- Un code de traçabilité : lorsqu’il est prévu sur le modèle.
- Le grade ou l’identification du matériau : selon la conception et les spécifications du fabricant.
Exemple : si le corps d’une manille porte une indication « WLL 2 t », celle-ci correspond à sa limite de charge d’utilisation dans les conditions prévues. Elle ne signifie pas que la manille peut supporter cette charge dans n’importe quelle orientation ou configuration.
Il faut également vérifier que l’axe correspond bien à la manille et qu’il est correctement monté. Un marquage lisible sur le corps ne permet pas, à lui seul, de confirmer que l’assemblage est correct ou que l’accessoire est en bon état.

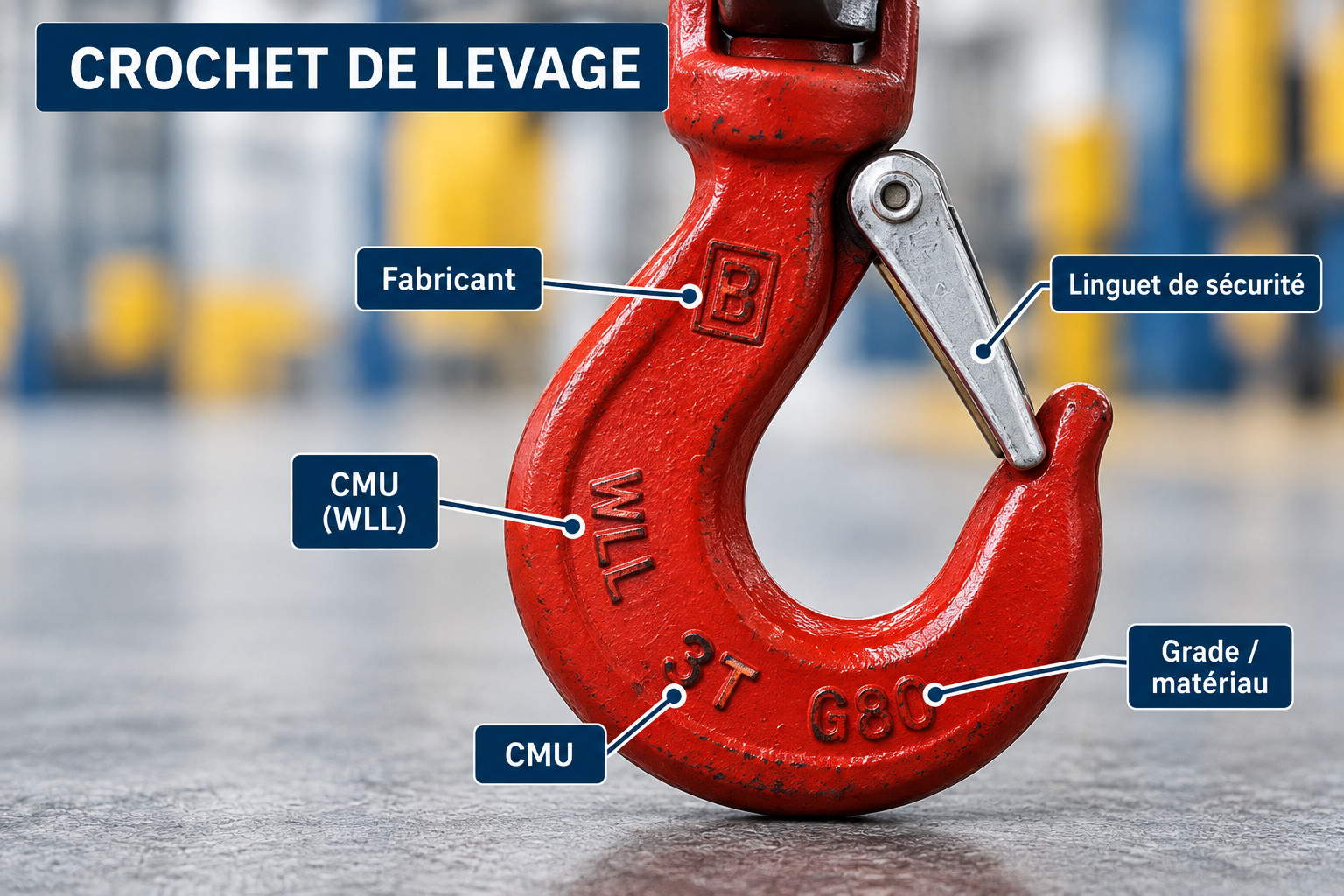

Sur un crochet de levage
Un crochet peut comporter une identification du fabricant, une référence, une indication de capacité et, selon le modèle, d’autres marques permettant d’identifier le composant.
La capacité du crochet doit être compatible avec celle du système de levage. Il faut également examiner son état : déformation, fissure, usure excessive ou linguet de sécurité défectueux sont autant de points qui nécessitent une vérification appropriée.
Le linguet de sécurité, lorsqu’il est présent, contribue à empêcher le décrochage accidentel de l’élingue. Il ne constitue pas un indicateur de capacité et ne compense ni une surcharge ni un accrochage incorrect.

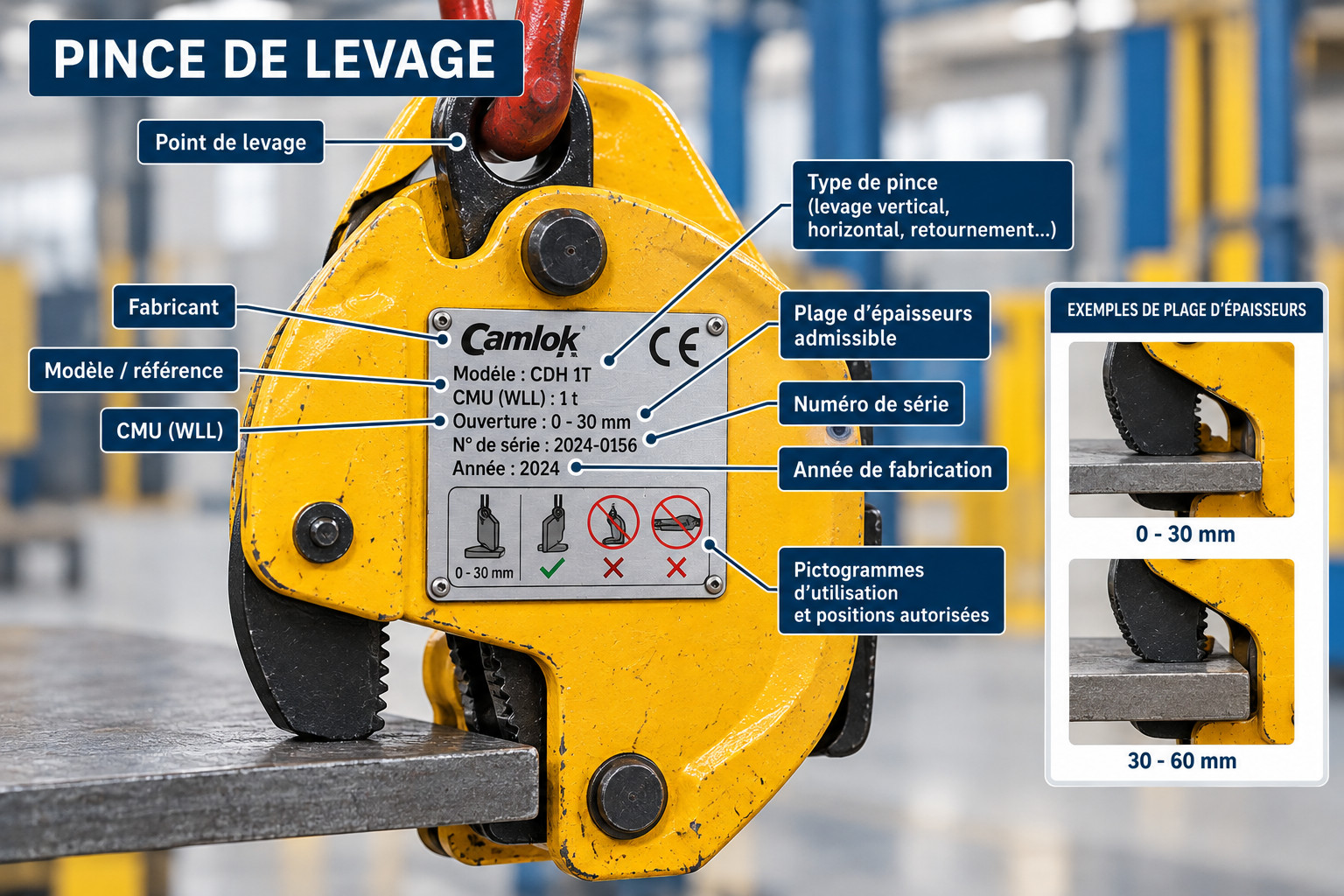

Sur une pince de levage
Une pince de levage doit être identifiée non seulement par sa capacité, mais aussi par les caractéristiques de la pièce qu’elle est conçue pour saisir.
Selon le modèle, son marquage ou sa documentation peut préciser :
- la CMU ;
- la référence et le type de pince ;
- l’ouverture de mâchoire ou la plage d’épaisseurs admissible ;
- le type de matériau ou de charge compatible ;
- les orientations et configurations de levage autorisées.
Exemple : une pince prévue pour saisir des tôles d’une épaisseur déterminée ne doit pas être utilisée sur une tôle plus mince ou plus épaisse que la plage autorisée. Même si la charge est inférieure à la CMU, une épaisseur incompatible peut compromettre la prise de la pince.
Il est également essentiel de vérifier si la pince est conçue pour un levage vertical, un retournement ou une autre opération particulière. Ces fonctions ne sont pas interchangeables : il faut respecter les limites prévues par le fabricant.
4. Codes couleur, angles et pictogrammes : les repères concrets à connaître

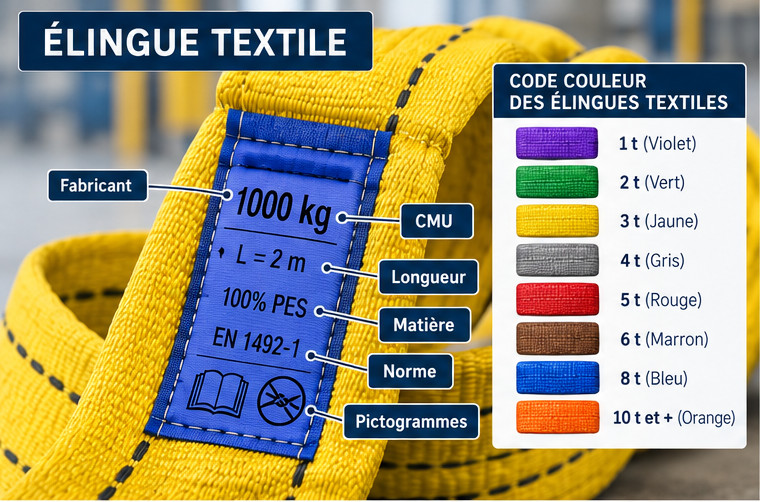

Les couleurs des élingues textiles
Pour les élingues textiles en polyester relevant des normes européennes EN 1492-1 et EN 1492-2, un code couleur permet de reconnaître rapidement une capacité nominale de référence.
| Couleur de la sangle | CMU de référence |
|---|---|
| Violet | 1 tonne |
| Vert | 2 tonnes |
| Jaune | 3 tonnes |
| Gris | 4 tonnes |
| Rouge | 5 tonnes |
| Marron | 6 tonnes |
| Bleu | 8 tonnes |
| Orange | 10 tonnes et plus |
Ce code constitue un repère visuel pratique, mais il ne remplace pas l’étiquette d’identification. En particulier, la couleur orange peut correspondre à des capacités supérieures à 10 tonnes : elle ne permet donc pas de connaître à elle seule la CMU exacte.
Sur l’étiquette, recherchez la capacité annoncée par le fabricant, les différents modes de levage et les informations d’identification. La CMU peut varier selon que l’élingue est utilisée en levage direct, en panier ou en étranglement.
Pourquoi l’angle des brins modifie-t-il la capacité d’une élingue ?
Lorsqu’une charge est levée avec une élingue à plusieurs brins, les efforts dans les brins augmentent à mesure que ceux-ci s’écartent de la verticale. La capacité admissible de l’ensemble dépend donc de l’angle de levage.
Voici un exemple illustratif pour une élingue à deux brins dont la capacité de référence est de 1 tonne par brin, dans une configuration conforme au tableau de charge du fabricant :
| Angle de chaque brin par rapport à la verticale | Facteur indicatif | CMU indicative de l’ensemble |
|---|---|---|
| De 0 à 45° | 1,4 | 1,4 tonne |
| De 45 à 60° | 1,0 | 1 tonne |
Ces valeurs sont un exemple de tableau de charge, pas une règle valable pour toutes les élingues. La capacité réelle doit être lue dans la documentation correspondant à l’équipement, au nombre de brins et au mode d’accrochage utilisés.
Attention également à la définition de l’angle : l’angle d’un brin par rapport à la verticale n’est pas la même chose que l’angle total formé entre deux brins. Il faut vérifier la convention utilisée dans le schéma ou le tableau du fabricant.
La même vigilance s’applique aux pinces de levage. Sur certains modèles, la capacité autorisée diminue lorsque la traction s’écarte de la verticale. Les réductions possibles varient selon le matériel : les valeurs prévues pour une pince ne doivent jamais être transposées automatiquement à un autre modèle.
Comment interpréter les pictogrammes sur les élingues et les accessoires ?
Les pictogrammes complètent les informations écrites en illustrant un mode d’utilisation autorisé, une restriction ou un risque particulier. Leur signification exacte dépend toutefois du matériel et de la notice du fabricant.
Voici trois exemples de consignes qu’ils peuvent représenter :
- Interdiction de nouer ou de vriller une élingue : un nœud ou une torsion peut modifier la répartition des efforts et compromettre l’utilisation prévue de l’équipement.
- Protection contre les arêtes vives : une sangle textile en contact avec une arête coupante peut être endommagée. Une protection adaptée doit être mise en place lorsque la configuration l’exige.
- Configuration de levage : un schéma peut montrer le montage autorisé, le sens de traction ou la manière de positionner l’accessoire. Il faut reproduire la configuration indiquée plutôt que se fier à l’apparence de l’équipement.
Ces illustrations ne sont pas nécessairement présentes sur tous les matériels et ne forment pas un code universel applicable indistinctement à chaque fabricant. En cas de doute, consultez la légende et les consignes de la notice associée au produit.
Sur un palan électrique, que signifient les flèches et les boutons de commande ?
Les commandes d’un palan électrique peuvent être identifiées par des flèches ou par des mentions telles que « montée » et « descente ». Elles servent à indiquer le mouvement attendu lorsque l’opérateur actionne la commande.
Sur un palan équipé d’un chariot motorisé, d’autres indications peuvent concerner le déplacement du chariot ou du pont roulant. Il faut distinguer ces mouvements de celui du crochet, qui sert à lever ou à descendre la charge.
Avant l’utilisation, les indications doivent correspondre au fonctionnement réel des commandes. En cas de sens de déplacement incorrect, de commande contradictoire ou de dysfonctionnement, l’équipement doit être mis hors service jusqu’à ce que le problème soit examiné et corrigé par une personne compétente.
Enfin, ne confondez pas une commande, un pictogramme d’avertissement et une plaque signalétique : chacun a une fonction différente.
- Les commandes indiquent comment agir sur l’appareil ;
- les avertissements rappellent les restrictions à respecter ;
- la plaque fournit les caractéristiques du matériel.
Le marquage CE : ce qu’il indique et ce qu’il ne garantit pas
Le marquage CE, lorsqu’il est requis pour le produit concerné, indique que le fabricant déclare sa conformité aux exigences européennes applicables. Il ne faut toutefois pas l’interpréter comme une indication de CMU, une preuve de contrôle récent ou une garantie que le matériel est toujours en état de fonctionner en sécurité.
Un palan portant le marquage CE doit toujours être utilisé dans les limites indiquées par son fabricant. De la même manière, la présence d’un marquage sur une manille ou un crochet ne dispense pas de vérifier son identification, sa compatibilité avec le montage et son état apparent.
5. Que faire si un marquage est absent ou illisible ?
Une étiquette effacée, une plaque manquante ou des indications contradictoires peuvent empêcher d’identifier correctement un équipement. Dans ce cas, il ne faut pas déduire sa CMU à partir de sa couleur, de ses dimensions, de son apparence ou de sa ressemblance avec un autre modèle.
La bonne démarche consiste à :
- Ne pas utiliser l’équipement tant que son identification et son aptitude à l’emploi ne sont pas établies.
- Rechercher la notice, la fiche technique, les documents d’achat et les informations de suivi disponibles.
- Vérifier si une référence ou un numéro de série permet de retrouver les caractéristiques auprès du fabricant ou du fournisseur.
- Faire examiner le matériel par une personne compétente lorsque les informations restent insuffisantes ou que son état soulève un doute.
- Faire remplacer ou rétablir le marquage selon une procédure adaptée, sans inventer de caractéristiques ni effectuer de modification susceptible d’altérer le matériel.
Une capacité supposée ne peut pas remplacer une capacité identifiée. Si la documentation ne permet pas de confirmer les caractéristiques d’un équipement, il ne faut pas improviser une valeur à partir de celle d’un matériel similaire.
Enfin, un marquage parfaitement lisible ne garantit pas que l’équipement est encore utilisable. Une élingue endommagée, un crochet déformé, une manille présentant une anomalie ou un palan dont les commandes ne fonctionnent pas correctement nécessitent des mesures adaptées, indépendamment de la lisibilité de leur plaque.
Le marquage est donc un élément essentiel de l’identification et de la traçabilité, mais il ne remplace ni les contrôles avant utilisation, ni les vérifications réglementaires applicables, ni les instructions du fabricant.
Conclusion
Lire les marquages d’une élingue, d’un palan ou d’un accessoire de levage permet de connaître sa capacité, d’identifier le modèle et de comprendre les principales conditions d’utilisation. La CMU, les références fabricant, les indications d’angle, les codes couleur et les pictogrammes apportent chacun des informations complémentaires.
Pour éviter les erreurs, il faut toujours interpréter ces indications en fonction du matériel concerné et de sa configuration réelle. La couleur ne remplace pas l’étiquette, la CMU ne suffit pas à confirmer la compatibilité d’un assemblage et le marquage CE ne dispense pas de vérifier l’état de l’équipement.
Pour vos opérations de manutention et de levage, découvrez les élingues, palans et accessoires de levage proposés par Roux Solution Levage.
Pour aller plus loin : les exigences de marquage des machines et des accessoires de levage figurent notamment dans la directive Machines 2006/42/CE. Le règlement (UE) 2023/1230 doit s’appliquer à partir du 20 janvier 2027. En France, l’arrêté du 1er mars 2004 relatif aux vérifications des appareils et accessoires de levage précise également le cadre des vérifications applicables.
