Le tirage et la tension de câbles sont des opérations critiques dans les domaines du levage, de la manutention, du BTP, de l’industrie et des travaux publics.
Une mauvaise fixation ou un glissement du câble peut entraîner des risques majeurs : perte de charge, détérioration du matériel, voire accidents graves.
Parmi les équipements indispensables à ces opérations figure la grenouille tire-câble, un dispositif simple en apparence mais fondamental pour garantir une tension câble fiable, sécurisée et maîtrisée.
Dans ce guide complet, Roux Solutions Levage vous explique :
- ce qu’est une grenouille tire-câble et à quoi elle sert,
- les différences entre grenouille acier et modèles en aluminium ou cuivre,
- un tutoriel détaillé pour installer une grenouille tire-câble sans glissement,
- les bonnes pratiques de sécurité pour un tirage de câble efficace.
Qu’est-ce qu’une grenouille tire-câble ?
Définition de la grenouille tire-câble
Une grenouille tire-câble est un accessoire de serrage mécanique utilisé pour maintenir, tendre ou tirer un câble acier lors d’opérations de traction ou de levage. Elle fonctionne par effet de coin ou de mâchoire, bloquant le câble lorsqu’une force de traction est appliquée.
On la retrouve aussi sous les appellations :
- grenouille de tirage
- pince de tirage câble
- pince serre-câble de traction
À quoi sert une grenouille tire-câble ?
La grenouille tire-câble est utilisée dans de nombreux contextes professionnels :
- Tirage de câbles acier (ponts, réseaux, lignes industrielles)
- Mise en tension de câbles porteurs
- Travaux de levage et d’ancrage
- Pose de haubans ou de câbles de structure
- Maintenance industrielle
Elle permet :
- une prise rapide et solide du câble,
- une répartition homogène de la tension câble,
- un démontage facile sans détériorer le câble.
Pourquoi utiliser une grenouille tire-câble plutôt qu’un autre système ?
Contrairement aux serre-câbles classiques ou aux nœuds improvisés, la grenouille tire-câble acier présente plusieurs avantages majeurs :
- Aucun écrasement permanent du câble
- Excellente résistance à la traction
- Réutilisable
- Rapidité de mise en œuvre
- Sécurité renforcée
Elle est particulièrement adaptée aux charges temporaires, aux opérations de réglage de tension et aux situations où le glissement est strictement interdit.
Quels types de câbles sont compatibles avec une grenouille tire-câble ?
La grenouille est principalement conçue pour le tire-câble acier, notamment :
- Câbles acier galvanisé
- Câbles inox
- Câbles toronnés
- Câbles de levage ou de traction
⚠️ Elle n’est pas recommandée pour :
- cordages textiles,
- câbles synthétiques (nylon, polypropylène),
- câbles endommagés ou écrasés.
Grenouille tire-câble acier vs aluminium ou cuivre : quel matériau privilégier ?
Grenouille tire-câble acier : la référence professionnelle
La grenouille tire-câble acier est la plus répandue dans les environnements exigeants. C’est le choix privilégié pour les professionnels du levage, recommandé par Roux Solutions Levage.
Avantages :
- Très haute résistance mécanique
- Excellente tenue à la tension câble élevée
- Longévité accrue
- Adaptée aux charges lourdes
Utilisations courantes :
- Levage industriel
- Travaux publics
- Chantiers lourds
- Environnements extérieurs
Grenouille aluminium : légèreté mais limites
Les modèles en aluminium offrent une alternative à l’acier, et sont à réserver aux applications légères ou temporaires.
Avantages :
- Poids réduit
- Manipulation plus facile
Inconvénients :
- Résistance mécanique plus faible
- Sensibilité à l’usure
- Moins adaptée aux fortes tensions
Grenouille cuivre ou alliages spécifiques
Plus rares, ces modèles restent très spécialisés, et sont utilisés dans des contextes spécifiques tels que :
- environnements électriques,
- contraintes de conductivité,
- atmosphères corrosives particulières.
Comment choisir la bonne grenouille tire-câble ?
Avant toute utilisation, le choix d’une grenouille tire-câble doit être réalisé avec rigueur. Un mauvais dimensionnement ou une mauvaise adéquation à l’usage peut entraîner un glissement du câble, une perte de tension ou un risque de rupture.
Plusieurs critères essentiels doivent être pris en compte.
1. Le diamètre du câble acier
Le diamètre du câble acier est le premier critère de sélection.
Chaque grenouille tire-câble est conçue pour fonctionner dans une plage de diamètres précise (ex. : 6–8 mm, 10–12 mm, 14–16 mm, etc.).
- Une grenouille trop grande ne serrera pas correctement le câble, entraînant un risque de glissement
- Une grenouille trop petite peut :
- endommager les torons,
- provoquer un écrasement local du câble,
- réduire sa durée de vie.
- endommager les torons,
Règle essentielle : le diamètre nominal du tire-câble acier doit toujours se situer au centre de la plage d’utilisation recommandée par le fabricant, et non à ses extrêmes.
2. La charge maximale admissible (CMU)
La CMU (Charge Maximale d’Utilisation) correspond à la charge maximale que la grenouille tire-câble peut supporter en toute sécurité.
Lors du choix, il est impératif de vérifier :
- la CMU exprimée en kg ou en tonnes,
- le coefficient de sécurité (généralement compris entre 4:1 et 5:1),
- la compatibilité avec l’effort réel de traction ou de tension câble.
Attention : la CMU de la grenouille doit toujours être au moins équivalente (et idéalement supérieure) à :
- la charge appliquée,
- la tension maximale du câble,
- les efforts dynamiques éventuels (à-coups, variations de charge).
En cas de tirage sous contrainte ou de mise en tension progressive, il est recommandé de surdimensionner légèrement la grenouille pour améliorer la sécurité.
3. Le type d’application et l’orientation de l’effort
Toutes les grenouilles tire-câble ne sont pas conçues pour les mêmes usages. Le type d’application influe directement sur le modèle à choisir.
- Tirage horizontal
Utilisé pour :
- le tirage de câbles sur longue distance,
- la mise en place de réseaux,
- les travaux de traction au sol.
Privilégier une grenouille tire-câble acier offrant :
- une excellente résistance à l’usure,
- une mâchoire à forte accroche,
- une stabilité optimale sous traction continue.
- Mise en tension verticale
Concerne :
- les haubans,
- les câbles porteurs,
- les structures suspendues.
Exige :
- une CMU élevée,
- un coefficient de sécurité renforcé,
- une parfaite compatibilité avec le tire-câble acier utilisé.
⚠️ Dans ce cas, la moindre erreur de choix peut entraîner une perte brutale de tension câble.

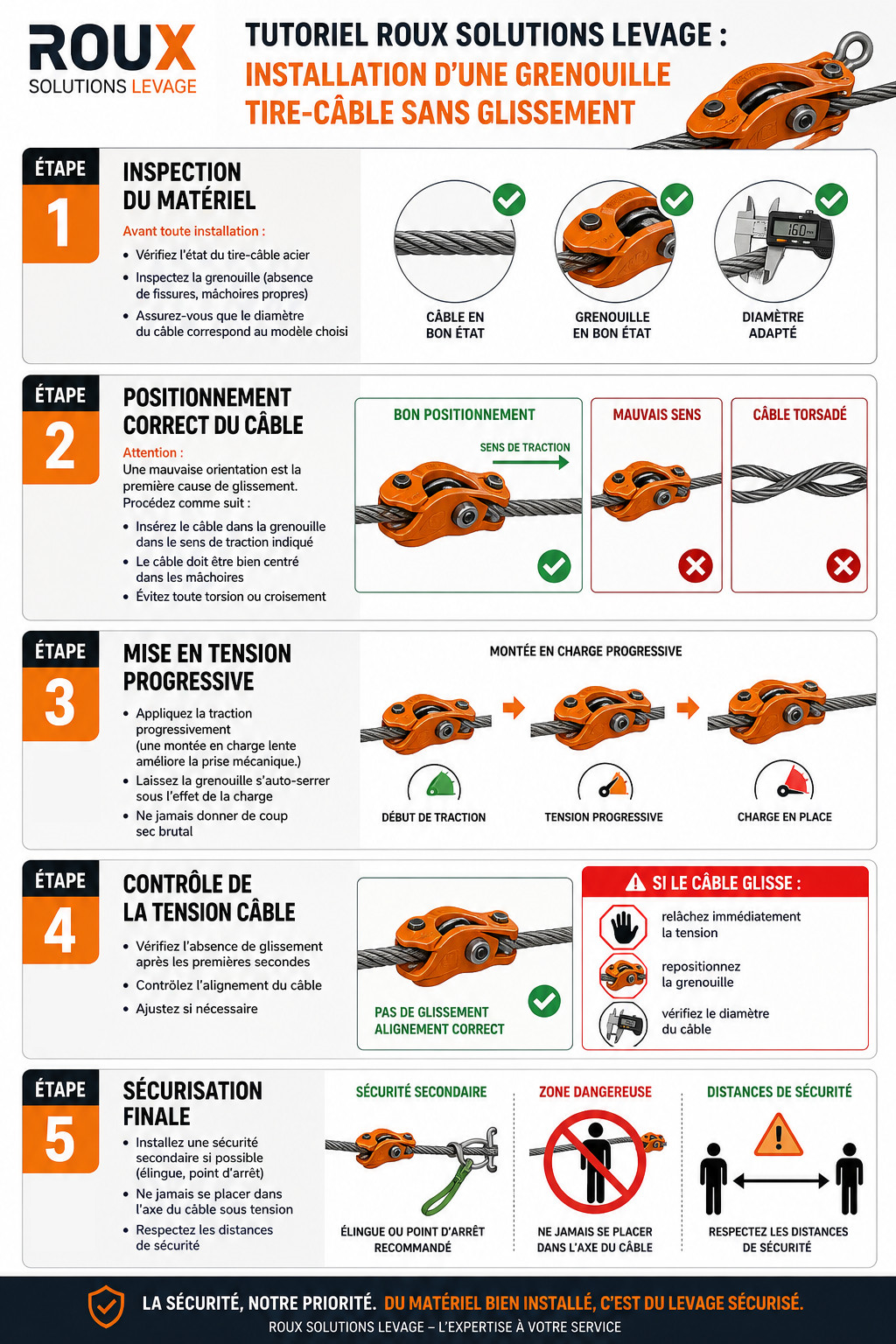

Tutoriel Roux Solutions Levage : installation d’une grenouille tire-câble sans glissement
Étape 1 : inspection du matériel
Avant toute installation :
- Vérifiez l’état du tire-câble acier
- Inspectez la grenouille (absence de fissures, mâchoires propres)
- Assurez-vous que le diamètre du câble correspond au modèle choisi
Étape 2 : positionnement correct du câble
Attention : Une mauvaise orientation est la première cause de glissement. Procédez comme suit :
- Insérez le câble dans la grenouille dans le sens de traction indiqué
- Le câble doit être bien centré dans les mâchoires
- Évitez toute torsion ou croisement
Étape 3 : mise en tension progressive
- Appliquez la traction progressivement (une montée en charge lente améliore la prise mécanique.)
- Laissez la grenouille s’auto-serrer sous l’effet de la charge
- Ne jamais donner de coup sec brutal
Étape 4 : contrôle de la tension câble
- Vérifiez l’absence de glissement après les premières secondes
- Contrôlez l’alignement du câble
- Ajustez si nécessaire
⚠️ Si le câble glisse :
- relâchez immédiatement la tension,
- repositionnez la grenouille,
- vérifiez le diamètre du câble.
Étape 5 : sécurisation finale
- Installez une sécurité secondaire si possible (élingue, point d’arrêt)
- Ne jamais se placer dans l’axe du câble sous tension
- Respectez les distances de sécurité
Erreurs fréquentes à éviter
❌ Utiliser une grenouille sous-dimensionnée
❌ Installer la grenouille à l’envers
❌ Tirer sur un câble endommagé
❌ Dépasser la charge admissible
❌ Omettre les contrôles de sécurité
Normes et sécurité liées au tirage de câble
L’utilisation d’une grenouille tire-câble doit respecter les règles générales du levage et de la traction :
- Directive Machines 2006/42/EC
- Norme EN 13155 (accessoires de levage)
- Recommandations INRS sur les travaux de traction et de tension
Entretien et durée de vie d’une grenouille tire-câble
Pour garantir une performance optimale :
- Nettoyez régulièrement les mâchoires
- Stockez à l’abri de l’humidité
- Inspectez avant chaque utilisation
- Remplacez toute grenouille présentant une usure anormale
