Vous devez choisir un câble acier inoxydable pour une installation et vous hésitez entre un 1×19, un 7×7 et un 7×19 ? Vous recherchez avant tout de la résistance, de la souplesse ou un câble adapté à un passage régulier sur poulie ?
Dans la gamme de câbles acier inoxydable de Roux Solution Levage, trois constructions reviennent régulièrement : le 1×19, le 7×7 et le 7×19. Ces désignations ne correspondent pas à des diamètres différents : elles décrivent la manière dont les fils d’acier sont assemblés pour former le câble.
La construction influence notamment la souplesse du câble et son comportement en utilisation. Le choix ne doit donc pas se faire uniquement en fonction du diamètre.
Pour comparer directement les références disponibles, consultez le câble inox 1×19, le câble inox 7×7 et le câble inox 7×19.
Avant de choisir : de quel câble avez-vous réellement besoin ?
Le bon câble dépend d’abord de l’utilisation prévue.
Avez-vous besoin d’un câble relativement rigide pour constituer un élément fixe ? Une construction 1×19 peut alors être étudiée.
Votre câble doit-il conserver davantage de souplesse pour être manipulé ou suivre un mouvement ? Les constructions 7×7 et surtout 7×19 sont alors à comparer.
Le câble doit-il passer régulièrement autour d’une poulie ou être utilisé sur un équipement mobile ? La construction du câble devient particulièrement importante, car tous les câbles de même diamètre ne présentent pas le même comportement.
Il faut également prendre en compte le diamètre disponible, les efforts appliqués, la charge de rupture minimale de la référence et les conditions d’utilisation.
Pour comprendre pourquoi ces différences existent, il faut d’abord regarder comment un câble acier est constitué.
Qu’est-ce qu’un fil, un toron et un câble acier ?
Un câble acier est constitué de plusieurs fils métalliques assemblés selon une construction déterminée.
Un fil est l’élément métallique individuel qui constitue le câble.
Plusieurs fils sont assemblés ensemble pour former un toron. Un toron correspond donc à un petit faisceau de fils métalliques torsadés entre eux.
Le câble est ensuite constitué d’un ou de plusieurs torons assemblés ensemble.

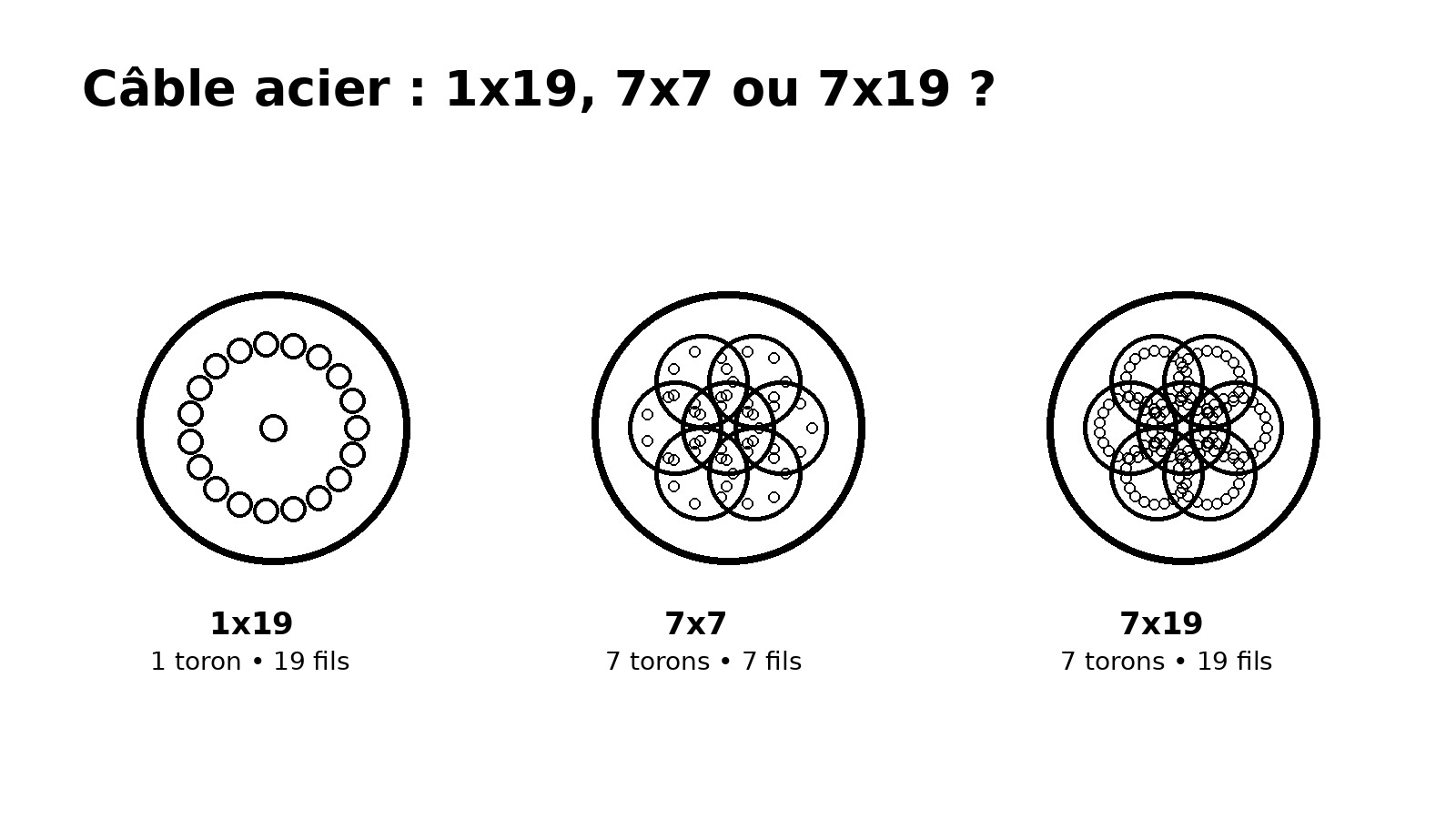

C’est cette organisation qui explique les désignations 1×19, 7×7 et 7×19 :
- 1×19 : 1 toron composé de 19 fils ;
- 7×7 : 7 torons composés chacun de 7 fils ;
- 7×19 : 7 torons composés chacun de 19 fils.
Plus le nombre et la disposition des fils et des torons changent, plus le comportement du câble peut être différent en matière de souplesse et de résistance.
Le câble inox 1×19 : une construction monotoron
Le 1×19 est une construction dite monotoron : le câble est constitué d’un seul toron comprenant 19 fils.
Dans la gamme de Roux Solution Levage, cette référence est proposée du Ø 2 à 12 mm.
À diamètre égal, sa charge de rupture minimale peut être supérieure à celle des constructions plus souples. À titre d’exemple, la référence en Ø4 mm indique une charge de rupture minimale de 1 400 kg.
Cette construction peut donc être intéressante lorsque l’installation recherche notamment les caractéristiques mécaniques propres au 1×19 et ne nécessite pas le même niveau de souplesse qu’une construction 7×7 ou 7×19.
Le câble inox 7×7 : 7 torons de 7 fils
Le 7×7 est constitué de 7 torons de 7 fils. Contrairement au 1×19, le câble est donc formé de plusieurs torons assemblés ensemble.
La gamme présentée par Roux couvre les diamètres de 0,63 à 8 mm. Pour le Ø4 mm, la charge de rupture minimale indiquée est de 994 kg.
Cette construction constitue une autre option lorsque le besoin ne correspond pas nécessairement à celui d’un câble monotoron. Le choix doit être effectué en fonction de l’utilisation prévue, du diamètre nécessaire et des caractéristiques mécaniques de la référence.
Le câble inox 7×19 : 7 torons de 19 fils
Le 7×19 est composé de 7 torons de 19 fils. Chaque toron comporte donc davantage de fils que dans une construction 7×7.
Cette construction est présentée par Roux comme particulièrement souple. La gamme couvre les diamètres de 0,45 à 16 mm et la fiche produit cite notamment des applications telles que les palans, les portes automatiques et certaines applications marines.
Cette construction permet donc d’envisager des applications dans lesquelles la souplesse du câble constitue un critère important.
La construction entraîne également une différence de charge de rupture entre les références de même diamètre. En Ø4 mm, le câble 7×19 indique ainsi une charge de rupture minimale de 928 kg.
1×19, 7×7 ou 7×19 : quelles différences ?
| Construction | Composition | Plage de diamètres présentée | CRM en Ø4 mm |
|---|---|---|---|
| 1×19 | 1 toron de 19 fils | Ø 2 à 12 mm | 1 400 kg |
| 7×7 | 7 torons de 7 fils | Ø 0,63 à 8 mm | 994 kg |
| 7×19 | 7 torons de 19 fils | Ø 0,45 à 16 mm | 928 kg |
Cette comparaison permet de constater qu’un même diamètre ne signifie pas une même charge de rupture. En Ø4 mm, les trois constructions présentent ici des charges de rupture minimales différentes.
Le choix du câble doit donc prendre en compte à la fois le diamètre, la construction et les caractéristiques mécaniques de la référence sélectionnée.
Comment choisir entre un câble inox 1×19, 7×7 et 7×19 ?
Posez-vous d’abord quelques questions simples :
- Le câble doit-il être relativement rigide ou recherchez-vous davantage de souplesse ?
- Le câble doit-il être manipulé ou suivre régulièrement un mouvement ?
- Doit-il être utilisé sur un équipement tel qu’un palan ou une porte automatique ?
- Quel diamètre est réellement nécessaire pour votre installation ?
- Quelle charge de rupture minimale présente la référence sélectionnée ?
Si la souplesse constitue un critère important, la construction 7×19 mérite notamment d’être étudiée. Si les caractéristiques mécaniques d’une construction 1×19 correspondent mieux au besoin, cette solution peut être privilégiée. Le 7×7 constitue une troisième construction à comparer selon les contraintes de l’installation.
Attention : la charge de rupture minimale indiquée sur une fiche produit ne constitue pas à elle seule une charge maximale d’utilisation. Le choix final doit tenir compte de l’ensemble du montage, des accessoires utilisés et des conditions dans lesquelles le câble sera réellement employé.
Si vous hésitez entre plusieurs constructions ou diamètres, contactez Roux Solution Levage pour étudier la référence correspondant à votre besoin.
