La manille de levage est un accessoire indispensable dans les opérations de manutention, d’élingage et de levage industriel. Elle permet notamment de relier une élingue, une chaîne, un câble ou un point d’ancrage afin de transmettre les efforts de manière maîtrisée.
Mais toutes les manilles ne sont pas identiques. Entre manille lyre, manille droite et manille HR, le choix dépend de la configuration de l’opération, de la direction des efforts, du système d’axe et de la capacité nécessaire.
Chez Roux Solution Levage, nous constatons régulièrement que le choix d’une manille est directement lié aux conditions réelles d’utilisation. Voici donc les principaux critères à connaître pour sélectionner et utiliser une manille de levage adaptée.
Manille lyre ou manille droite : quelles différences ?
Le premier critère à prendre en compte est la forme de la manille. Les deux géométries les plus courantes sont la manille lyre et la manille droite.

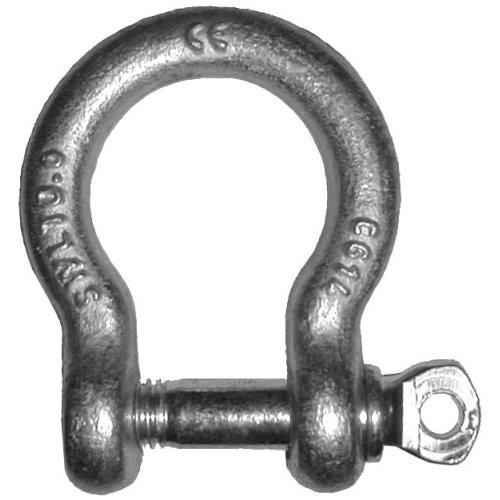

La manille lyre
Grâce à son corps arrondi et plus large, la manille lyre offre davantage d’espace pour accueillir plusieurs éléments d’élingage. Elle est particulièrement adaptée lorsque la configuration implique plusieurs brins ou lorsque les efforts ne sont pas parfaitement concentrés dans un seul axe.
Cette géométrie est notamment intéressante pour les opérations d’élingage dans lesquelles plusieurs éléments doivent être réunis au niveau de la manille.

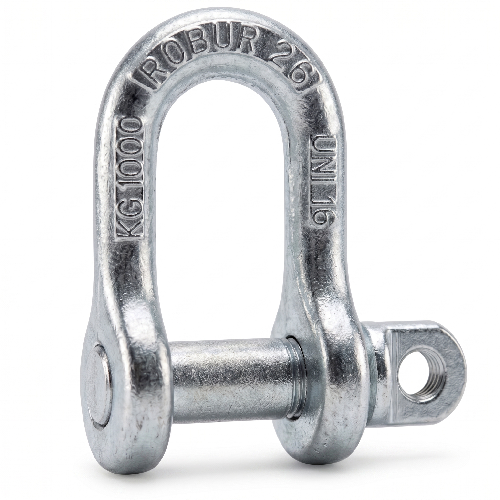

La manille droite
La manille droite, également appelée manille en forme de D, possède un corps plus étroit. Elle est particulièrement adaptée aux assemblages dans lesquels la traction s’effectue dans un axe clairement défini.
Elle convient notamment lorsqu’un seul élément doit être relié au point de fixation et que les efforts restent correctement alignés.
| Critère | Manille lyre | Manille droite |
| Forme | Corps large et arrondi | Corps plus étroit en forme de D |
| Configuration | Adaptée aux assemblages avec plusieurs éléments | Adaptée aux assemblages simples |
| Élingage multi-brins | Particulièrement adaptée | À utiliser selon la configuration |
| Direction des efforts | À adapter à la configuration réelle | Privilégier une traction axiale |
Comment choisir une manille de levage ?
Le choix d’une manille de levage ne doit pas se limiter à sa forme. Plusieurs paramètres doivent être vérifiés avant toute utilisation.
La capacité de charge
La première étape consiste à déterminer la charge maximale d’utilisation (CMU) nécessaire. La manille doit être dimensionnée en fonction de la charge réellement appliquée et de la configuration de l’élingage.
La capacité indiquée sur la manille correspond à une condition d’utilisation précise. Une charge appliquée avec un angle ou une mauvaise orientation peut modifier les efforts exercés sur l’accessoire.
Il est donc essentiel de toujours consulter le marquage et les caractéristiques techniques du modèle utilisé plutôt que de se baser uniquement sur son apparence ou son diamètre.
Le type d’axe
Le système de fermeture constitue également un critère important dans le choix d’une manille. Selon les modèles et les applications, on trouve notamment des axes vissés ainsi que des axes boulonnés et goupillés.
Pour une utilisation ponctuelle, une manille à axe vissé peut être adaptée lorsque les conditions d’utilisation permettent de contrôler régulièrement son serrage. Pour des applications répétitives ou soumises à des vibrations, une solution avec verrouillage mécanique peut être privilégiée.
La configuration de l’élingage
La manille doit être compatible avec les éléments auxquels elle est reliée : élingues, chaînes, câbles, anneaux de levage ou points d’ancrage. Il faut notamment vérifier que les dimensions des différents composants permettent un assemblage correct sans créer de contrainte parasite.
Comment utiliser une manille de levage en toute sécurité ?
L’utilisation d’une manille de levage nécessite de respecter les caractéristiques du fabricant et les conditions prévues pour le modèle concerné.
Avant la mise en charge, plusieurs contrôles doivent être réalisés :
- vérifier que la CMU de la manille est adaptée à la charge ;
- contrôler l’état général du corps de la manille ;
- vérifier l’état et le positionnement de l’axe ;
- s’assurer que le filetage est correctement engagé lorsqu’il s’agit d’un axe vissé ;
- vérifier l’absence de fissure, de déformation ou de corrosion importante ;
- contrôler que les efforts sont appliqués conformément aux conditions d’utilisation prévues.
Une manille présentant une déformation, une fissure, une usure importante ou un axe défectueux doit être retirée du service.
Manille de levage : attention aux efforts latéraux
Une manille est conçue pour transmettre les efforts selon une configuration déterminée. Elle ne doit donc pas être utilisée en considérant uniquement sa capacité nominale.
Une mauvaise orientation peut entraîner une concentration des efforts sur certaines parties de l’accessoire et modifier les conditions de chargement prévues par le fabricant.
Dans le cadre d’un élingage, il est donc essentiel de vérifier la position de la manille, la direction de la traction et l’angle formé par les différents brins.
Pour les configurations particulières ou les levages complexes, le choix de la manille doit être réalisé en tenant compte de l’ensemble du système d’élingage et des caractéristiques des différents composants.
Quel type de manille choisir selon l’utilisation ?
Le choix entre une manille lyre, une manille droite ou une manille HR dépend principalement de la configuration de l’opération.
| Situation | Solution à envisager | Pourquoi ? |
| Élingage avec plusieurs brins | Manille lyre | Corps plus large permettant d’accueillir plusieurs éléments d’élingage. |
| Liaison simple avec effort axial | Manille droite | Géométrie adaptée aux assemblages dans un axe clairement défini. |
| Levage ponctuel sur chantier | Manille à axe vissé adaptée à la configuration | Montage et démontage rapides lorsque les conditions d’utilisation le permettent. |
| Usage industriel régulier | Manille HR | Solution adaptée aux applications exigeantes selon les caractéristiques du modèle. |
| Environnement soumis aux vibrations | Manille avec système de verrouillage adapté | Réduction du risque de desserrage de l’axe selon les conditions d’utilisation. |
Les points à contrôler avant chaque utilisation
Une manille de levage doit faire l’objet d’un contrôle avant son utilisation. Cet examen permet de détecter les anomalies susceptibles de compromettre son fonctionnement.
| Élément à vérifier | Pourquoi ? |
| Marquage et CMU | Identifier clairement la capacité de la manille et son utilisation prévue. |
| Corps de la manille | Détecter une déformation, une fissure ou une usure anormale. |
| Filetage | Vérifier le bon fonctionnement et l’engagement correct de l’axe vissé. |
| Axe | S’assurer qu’il est correctement positionné et adapté au modèle. |
| Corrosion | Identifier une dégradation susceptible d’affecter l’accessoire. |
Une manille dont l’identification est devenue illisible ou qui présente une anomalie doit être écartée jusqu’à ce qu’elle puisse être contrôlée selon les procédures applicables.
Pourquoi la manille HR est-elle utilisée dans l’industrie ?
Les manilles de levage H.R. sont conçues pour répondre à des applications nécessitant des caractéristiques mécaniques adaptées aux contraintes importantes du levage industriel.
Selon l’application, elles peuvent être équipées d’un système d’axe boulonné et goupillé permettant de sécuriser mécaniquement l’assemblage.
Le choix d’une manille HR ne dispense toutefois pas de vérifier la capacité, la configuration de l’élingage et les conditions d’utilisation définies par le fabricant.
Bien choisir sa manille de levage
Le choix d’une manille de levage doit toujours partir de l’utilisation réelle : poids de la charge, configuration de l’élingage, direction des efforts, fréquence d’utilisation et environnement de travail.
La manille lyre sera notamment intéressante pour les configurations nécessitant davantage d’espace autour de l’axe, tandis que la manille droite convient davantage aux assemblages simples avec une traction correctement alignée. Pour les applications industrielles exigeantes, les manilles HR offrent d’autres configurations de fixation et de résistance adaptées aux contraintes rencontrées.
Dans tous les cas, la CMU, le système d’axe et l’état de l’accessoire doivent être vérifiés avant la mise en charge.
Roux Solution Levage vous accompagne dans le choix de vos manilles
Le choix d’une manille ne doit pas être effectué uniquement en fonction de son prix ou de sa capacité nominale. La géométrie, le type d’axe, la configuration de l’élingage et les conditions d’utilisation doivent être pris en compte pour sélectionner un accessoire réellement adapté.
Chez Roux Solution Levage, nous accompagnons les professionnels dans le choix de leurs manilles de levage en fonction de leurs charges et de leurs contraintes techniques. Notre gamme comprend notamment des manilles lyre, des manilles droites et des modèles HR.
