Dans de nombreuses opérations de levage, le câble acier assure la transmission des efforts entre l’appareil de levage et la charge. Mais selon la configuration de l’équipement, la longueur de câble utilisée et les conditions de travail, un câble classique peut entraîner une rotation progressive de la charge.
Ce phénomène, appelé giration, peut compliquer la manutention et rendre le positionnement d’une charge plus difficile. Pour limiter cette rotation, il existe des câbles spécialement conçus pour réduire les effets de torsion : les câbles antigiratoires, également appelés câbles non rotatifs.
Mais qu’est-ce exactement qu’un câble antigiratoire ? Comment fonctionne-t-il et dans quelles situations faut-il l’utiliser ? Quelle différence avec un câble acier classique ? Ce guide vous permet de mieux comprendre le fonctionnement des câbles antigiratoires et les critères à prendre en compte pour choisir le modèle adapté à votre équipement.
Chez Roux Solution Levage, nous accompagnons les professionnels dans le choix de leurs câbles acier et accessoires de levage en fonction de leurs équipements, de leurs charges et de leurs conditions d’utilisation.
Qu’est-ce qu’un câble antigiratoire ?

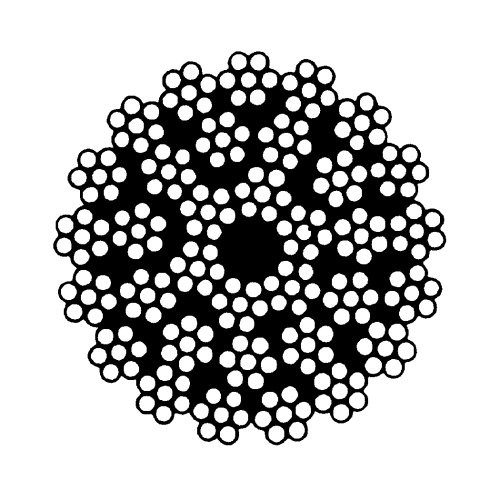

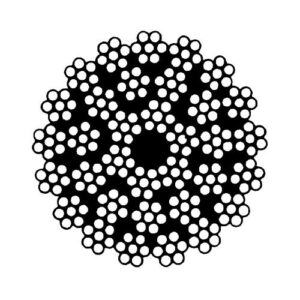

Un câble antigiratoire est un câble acier conçu pour limiter la rotation qui peut se transmettre à une charge suspendue pendant une opération de levage.
Un câble acier classique est constitué de plusieurs fils métalliques assemblés en torons, eux-mêmes enroulés autour d’une âme centrale. Cette construction lui confère sa résistance et sa flexibilité, mais elle génère également des forces de torsion lorsque le câble est mis sous tension.
Dans certaines configurations, ces forces peuvent provoquer une rotation du câble et de la charge suspendue. Le phénomène est particulièrement problématique lorsque la charge est levée sur une grande longueur de câble ou lorsqu’elle est suspendue sur un seul brin.
Le câble acier antigiratoire est justement conçu pour limiter cette rotation grâce à une construction spécifique des torons.
Pourquoi un câble acier peut-il faire tourner une charge ?
La giration d’un câble est liée à sa structure. Les fils métalliques et les torons qui composent le câble sont eux-mêmes torsadés. Lorsque le câble est soumis à une charge, les efforts exercés sur cette structure peuvent générer un couple de rotation.
Lorsque la charge est suspendue à un seul brin, cette rotation peut se transmettre directement à celle-ci.
Selon les conditions de levage, on peut alors observer :
- une rotation progressive de la charge ;
- des difficultés à maintenir la charge dans la bonne orientation ;
- un positionnement moins précis lors de la dépose ;
- des mouvements parasites pendant le déplacement.
Plus la longueur de câble suspendue est importante, plus le phénomène peut devenir perceptible. Il est donc particulièrement important de prendre en compte le risque de giration lors du choix d’un câble destiné à certaines opérations de levage.

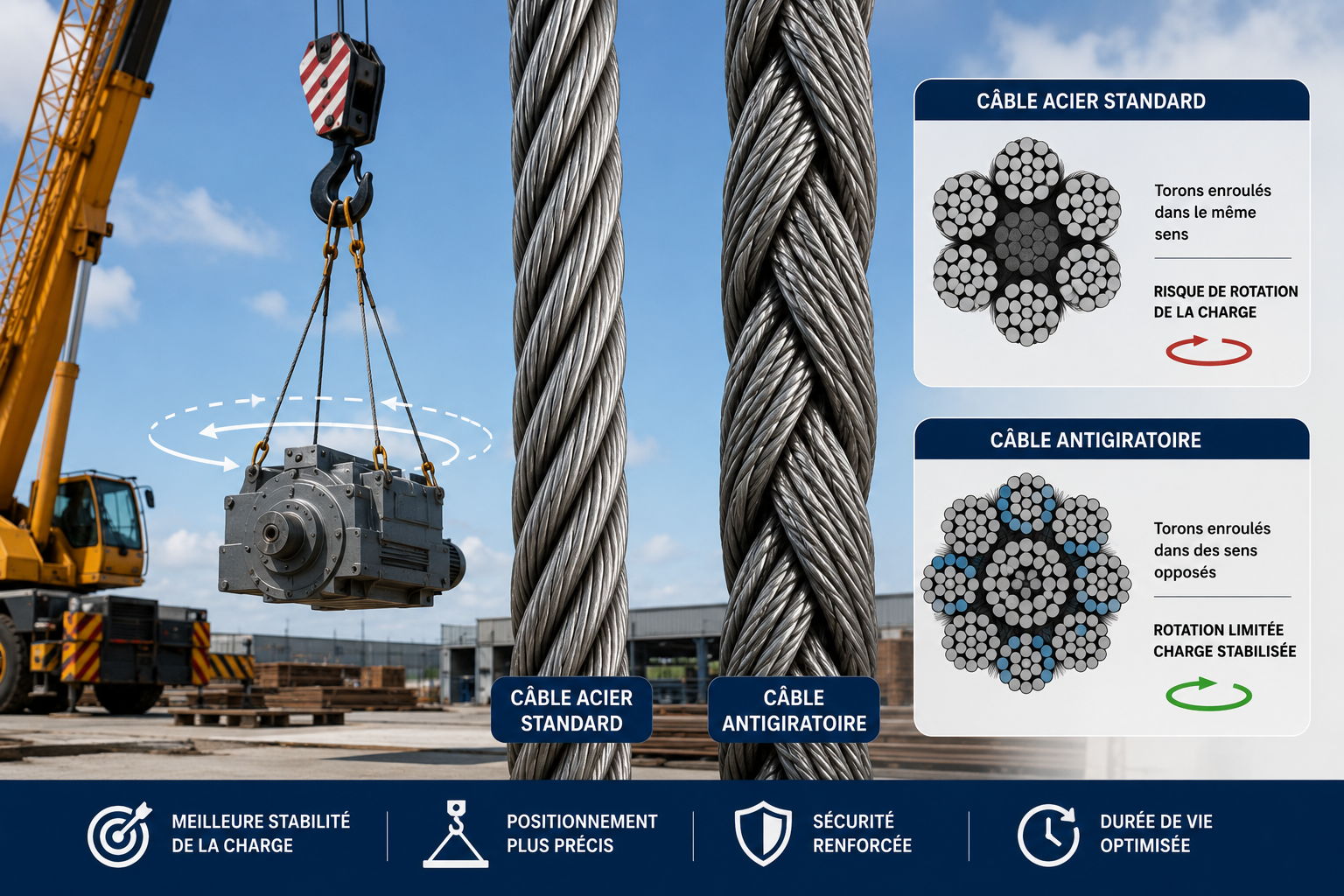

Comment fonctionne un câble antigiratoire ?
Le principe du câble antigiratoire repose sur une construction permettant de mieux équilibrer les forces de torsion générées par les différents éléments du câble.
Contrairement à une construction classique, les différentes couches de torons sont organisées de manière à produire des effets de torsion opposés. Ces forces se compensent en partie lorsque le câble est mis sous tension.
Cette conception permet ainsi de réduire la tendance du câble à tourner autour de son propre axe et, par conséquent, de limiter la rotation transmise à la charge.
Un câble antigiratoire permet ainsi d’obtenir une meilleure stabilité de la charge dans les configurations où la rotation du câble constitue une contrainte importante.
Câble antigiratoire ou câble non rotatif : quelle différence ?
Les expressions câble antigiratoire et câble non rotatif sont couramment utilisées pour désigner des câbles conçus pour limiter les phénomènes de rotation.
Il ne faut toutefois pas interpréter « non rotatif » comme l’absence totale de rotation dans toutes les conditions. Le comportement réel d’un câble dépend de sa construction, de la charge appliquée, de la configuration du levage et des conditions d’utilisation.
L’objectif d’un câble antigiratoire est avant tout de réduire les effets de torsion et la rotation de la charge par rapport à une construction classique adaptée à d’autres configurations.
Quand utiliser un câble antigiratoire ?
Le choix d’un câble antigiratoire est particulièrement pertinent lorsque la rotation de la charge risque de perturber le levage ou le positionnement.
Levage à grande hauteur
Une grande longueur de câble suspendue peut accentuer les phénomènes de rotation. C’est notamment le cas sur certains équipements de levage travaillant à plusieurs dizaines de mètres de hauteur.
Dans cette configuration, un câble antigiratoire peut contribuer à améliorer la stabilité de la charge et à faciliter son positionnement.
Levage sur un seul brin
Lorsque la charge est suspendue directement à un seul brin de câble, les phénomènes de torsion peuvent se transmettre plus facilement à la charge.
Le recours à une construction antigiratoire peut alors être particulièrement intéressant lorsque la stabilité et l’orientation de la charge sont importantes.
Charges difficiles à stabiliser
Certaines charges présentent une géométrie ou un encombrement qui les rend particulièrement sensibles aux mouvements de rotation. C’est notamment le cas de certaines :
- structures métalliques ;
- machines et équipements industriels ;
- pièces longues ou volumineuses ;
- charges dont le positionnement doit être particulièrement précis.
Dans ces situations, limiter la rotation de la charge permet de faciliter les opérations de manutention et son positionnement final.
Câble antigiratoire pour grue, treuil ou palan : comment choisir ?
Le choix d’un câble ne dépend pas uniquement de son caractère antigiratoire. Il doit être adapté à l’appareil de levage, à sa configuration et aux conditions réelles d’utilisation.
Pour déterminer le câble approprié, il faut notamment tenir compte :
- de la charge à lever ;
- de la longueur de câble nécessaire ;
- du nombre de brins ;
- du mode de mouflage ;
- du diamètre de câble prévu par l’équipement ;
- des caractéristiques du tambour et des poulies ;
- des recommandations du fabricant de l’appareil.
Sur une grue ou un autre équipement utilisant une grande longueur de câble, la limitation de la rotation peut constituer un critère essentiel. Pour un treuil ou un palan, le choix doit également tenir compte du cheminement du câble, du tambour et du système de mouflage.
Il n’est donc pas pertinent de remplacer systématiquement un câble standard par un câble antigiratoire : le câble doit être sélectionné en fonction de la conception de l’appareil et de son utilisation.
| Critère | À vérifier avant de choisir le câble |
| Charge | Capacité nécessaire et efforts réellement appliqués au câble |
| Configuration | Nombre de brins, mouflage et cheminement du câble |
| Appareil | Grue, treuil, palan ou autre équipement de levage |
| Dimensions | Diamètre du câble, tambour et poulies |
| Rotation | Niveau de stabilité nécessaire pour la charge |
Câble acier antigiratoire : quelles précautions de manipulation ?
Un câble antigiratoire possède une construction technique qui nécessite de prendre certaines précautions lors de sa préparation et de son installation.
Maintenir les torons lors de la coupe
Avant de couper un câble acier, il est important de maintenir correctement les torons de part et d’autre de la zone de coupe. Cette précaution permet d’éviter leur desserrage et de préserver la structure du câble.
Utiliser un outil adapté
La coupe doit être réalisée avec un équipement adapté aux câbles acier. Un outil inapproprié peut écraser ou déformer les torons et compromettre la qualité de l’extrémité du câble.
Éviter les torsions lors de l’installation
Lors de la mise en place sur un tambour ou dans les poulies, le câble doit être manipulé avec précaution. Les torsions, vrillages ou déformations inutiles doivent être évités afin de préserver sa construction.
Les recommandations du fabricant du câble et de l’appareil de levage doivent toujours être respectées pour la préparation, l’installation et l’utilisation.
Comment bien choisir son câble antigiratoire ?
Le choix d’un câble acier antigiratoire doit être réalisé à partir des caractéristiques précises de l’installation. La charge à lever ne constitue qu’un des paramètres à prendre en compte.
Avant de commander un câble, il est notamment nécessaire de vérifier :
- le diamètre requis ;
- la capacité et la résistance nécessaires ;
- la longueur de câble ;
- le type de construction du câble ;
- la configuration du système de levage ;
- les caractéristiques du tambour et des poulies ;
- les prescriptions du fabricant de l’équipement.
Un câble correctement dimensionné permet de garantir le bon fonctionnement de l’installation et de limiter les risques liés à une utilisation inadaptée.
Commander un câble antigiratoire chez Roux Solution Levage
Le choix d’un câble antigiratoire ne se limite pas à sélectionner un diamètre ou une longueur. La construction du câble doit être compatible avec l’appareil de levage et les conditions dans lesquelles il sera utilisé.
Chez Roux Solution Levage, nous proposons des câbles acier antigiratoires et accompagnons les professionnels dans le choix de leurs équipements et accessoires de levage.
