Dans un atelier de préfabrication béton, les opérations de manutention font partie du quotidien. Déplacement de moules, levage de pièces préfabriquées, positionnement d’éléments béton ou alimentation des postes de travail : les charges manipulées sont souvent lourdes, volumineuses et nécessitent une grande précision.
Le choix du bon équipement de levage est donc essentiel pour garantir la productivité, mais aussi la sécurité des opérateurs.
Contrairement à une installation fixe comme un pont roulant, le portique de levage offre une solution plus flexible, notamment lorsque l’organisation de l’atelier évolue ou que les zones de travail doivent rester modulables.
Chez Roux Solution Levage, nous accompagnons les professionnels du béton, du BTP et de l’industrie dans le choix de solutions adaptées à leurs contraintes terrain.
Plusieurs questions reviennent régulièrement :
- Quel portique utiliser pour manipuler des éléments béton lourds ?
- Faut-il privilégier une poutre roulante ou un portique mobile ?
- Quelle CMU choisir pour un atelier de préfabrication ?
- Comment travailler efficacement sur un sol irrégulier ?
- Comment conserver de la mobilité dans un atelier qui évolue ?
Dans cet article, nous allons voir quels critères prendre en compte pour choisir un portique adapté aux contraintes spécifiques de la préfabrication béton.
Les besoins de levage dans un atelier de préfabrication béton
La fabrication d’éléments béton implique de nombreuses opérations de manutention : déplacement de moules, retournement de pièces, extraction après décoffrage ou encore stockage avant expédition.
Les charges manipulées peuvent être très variables :
| Type de charge | Exemple d’utilisation |
|---|---|
| Moules métalliques | Mise en place avant coulage du béton |
| Panneaux préfabriqués | Déplacement vers une zone de stockage |
| Poutres béton | Manutention avant transport |
| Éléments d’infrastructure | Positionnement ou assemblage |
Ces opérations nécessitent généralement des équipements capables de supporter une CMU élevée, tout en permettant des mouvements précis.

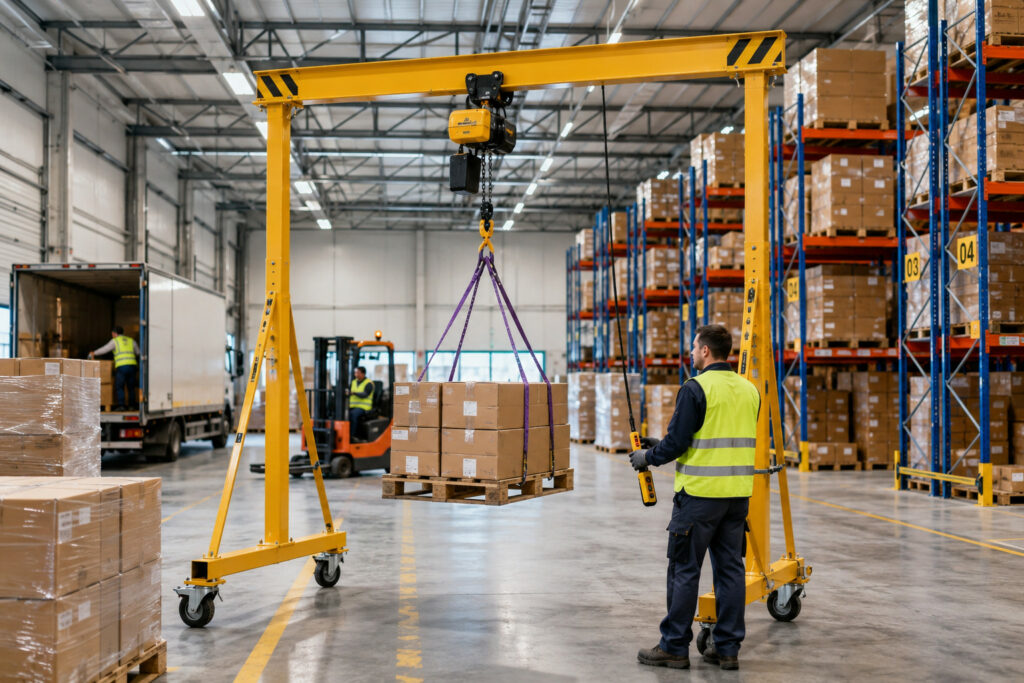

Pourquoi utiliser un portique de levage ?
Le portique de levage repose sur une structure composée de deux montants et d’une poutre supérieure permettant l’installation d’un palan.
Cette configuration permet de créer une zone de levage indépendante, sans nécessiter forcément une structure porteuse existante dans le bâtiment.
Il est particulièrement intéressant lorsque :
| Situation | Avantage du portique |
|---|---|
| Atelier en évolution | Déplacement possible selon les besoins |
| Absence de pont roulant | Solution autonome |
| Plusieurs zones de production | Utilisation flexible |
| Besoin ponctuel de levage | Installation plus simple |
Dans un environnement de préfabrication, cette flexibilité permet d’adapter l’organisation de l’espace au rythme de production.
Portique fixe ou portique mobile : quelle solution choisir ?
Le choix dépend principalement de la fréquence des déplacements nécessaires et de la configuration de l’atelier.

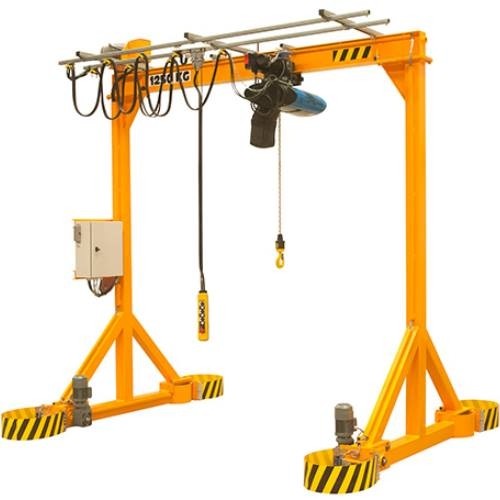

Le portique fixe
Commander un portique fixe sur Roux Solution Levage
Le portique fixe est installé sur une zone définie. Il est particulièrement adapté lorsque les opérations de levage sont toujours réalisées au même endroit.
Ses principaux avantages :
| Avantages | Limites |
|---|---|
| Grande stabilité | Zone de travail limitée |
| Peut supporter une CMU élevée | Moins flexible |
| Adapté aux charges répétitives | Nécessite un emplacement dédié |
Il convient par exemple à un poste de démoulage ou à une zone de préparation utilisée quotidiennement.

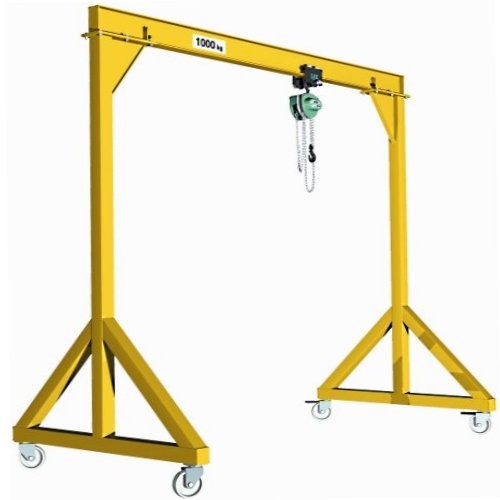

Le portique mobile
Commander un portique déplaçable sur Roux Solution Levage
Le portique mobile offre davantage de mobilité grâce à ses roues ou systèmes de déplacement.
Il peut être déplacé dans l’atelier selon les besoins de production.
Il est souvent utilisé pour :
| Application | Exemple |
|---|---|
| Manutention de moules | Déplacer un moule d’une zone à une autre |
| Maintenance | Lever un équipement pour intervention |
| Stockage | Déplacer des pièces préfabriquées |
| Organisation variable | Adapter les postes de travail |
Cette solution est particulièrement intéressante pour les ateliers où les flux changent régulièrement.

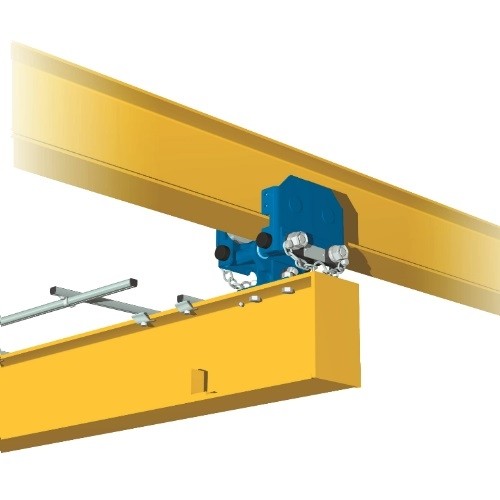

L’importance de la poutre roulante
Commander une poutre roulante sur Roux Solution Levage
La poutre roulante constitue un élément central du système de levage.
Elle permet au palan de se déplacer horizontalement afin de couvrir une zone plus importante.
Dans un atelier béton, elle facilite notamment :
- le déplacement précis des charges
- l’approche des zones difficiles d’accès
- la réduction des manipulations manuelles
- l’amélioration des flux internes
Le choix de la poutre dépend directement de la charge à déplacer et de la largeur de la zone à couvrir.
Quelle CMU choisir pour un portique béton ?
La CMU (Charge Maximale d’Utilisation) correspond à la charge maximale qu’un équipement de levage peut supporter dans des conditions normales d’utilisation. Pour un atelier de préfabrication béton, le choix de la CMU ne doit pas se limiter au poids habituel des pièces manipulées : il faut également prendre en compte les accessoires de levage, les évolutions futures de production et les conditions réelles d’utilisation.
Par exemple, un élément béton de 1,5 tonne ne nécessite pas forcément un portique de 1,5 tonne de CMU. Il faut ajouter le poids du palan, des élingues, des manilles ou encore des systèmes de préhension utilisés pendant le levage.
Un calcul simplifié peut être réalisé ainsi :
Charge à lever + poids des accessoires + marge de sécurité = CMU minimale recommandée
Quelques exemples concrets :
| Charge manipulée dans l’atelier | Équipements associés | CMU généralement envisagée |
|---|---|---|
| Petits éléments béton, moules légers, pièces jusqu’à 500 kg | Palan + élingues textiles | Portique 1 tonne |
| Moules béton, panneaux préfabriqués ou pièces jusqu’à 2 tonnes | Palan électrique + accessoires acier | Portique 3,2 tonnes |
| Éléments béton structurels de plusieurs tonnes | Élingues chaîne + palan renforcé | Portique 5 à 10 tonnes selon configuration |
| Préfabrication lourde (poutres, murs, éléments industriels) | Systèmes de préhension spécifiques | Portique forte capacité sur mesure |
Dans la pratique, il est souvent préférable de prévoir une CMU légèrement supérieure aux besoins actuels. Un atelier peut évoluer : nouveaux moules, pièces plus grandes, augmentation de production ou changement d’organisation.
Choisir un portique trop juste peut entraîner une utilisation proche de la limite maximale, ce qui augmente les sollicitations mécaniques et réduit la durée de vie du matériel.
À l’inverse, un équipement correctement dimensionné permet de conserver une meilleure sécurité, plus de souplesse d’utilisation et une capacité d’adaptation aux futurs besoins de l’entreprise.
Adapter le portique aux contraintes du sol
Tous les ateliers ne disposent pas d’un sol parfaitement adapté aux équipements mobiles.
Un sol irrégulier peut influencer le déplacement du portique et créer des contraintes supplémentaires.
Il faut donc vérifier :
- la planéité de la surface
- la capacité portante du sol
- la présence d’obstacles
- les zones de circulation
Selon la configuration, des solutions spécifiques peuvent être envisagées :
| Problématique | Solution possible |
|---|---|
| Sol légèrement irrégulier | Roues adaptées avec freinage sécurisé |
| Déplacement fréquent | Portique mobile renforcé |
| Charges importantes | Structure dimensionnée avec marge adaptée |
| Zone encombrée | Configuration sur mesure |
Quels accessoires associer à un portique de préfabrication ?
Le portique seul ne suffit pas : les accessoires permettent d’adapter le levage aux différentes charges.
Les équipements les plus courants sont :
| Accessoire | Utilité |
|---|---|
| Élingue chaîne | Charges lourdes et résistantes |
| Élingue textile | Charges nécessitant une protection des surfaces |
| Manille | Liaison entre plusieurs éléments |
| Crochet de levage | Accrochage rapide et sécurisé |
| Palans (manuels, électriques, pneumatiques) | Levage vertical de la charge |
Le choix des accessoires doit toujours respecter la capacité du système complet.
Sécurité et entretien d’un portique de levage
Comme tout équipement de levage, un portique doit faire l’objet d’un suivi régulier.
Les contrôles permettent notamment de vérifier :
- l’état de la structure
- les éléments mobiles
- les systèmes de freinage
- les accessoires associés
- les dispositifs de sécurité
Une utilisation correcte passe également par la formation des opérateurs et le respect des capacités de charge.
Bien choisir son portique avec Roux Solution Levage
Dans un atelier de préfabrication béton, le choix d’un portique dépend de nombreux paramètres : poids des charges, fréquence d’utilisation, besoin de mobilité, configuration du bâtiment ou encore état du sol.
Roux Solution Levage accompagne les professionnels dans la définition de solutions adaptées : portiques fixes ou mobiles, poutres roulantes, palans et accessoires de levage.
Notre équipe vous aide à sélectionner un équipement fiable, dimensionné pour vos contraintes et permettant d’améliorer vos opérations de manutention au quotidien.
Contactez-nous pour étudier votre projet et obtenir une solution adaptée à votre atelier.
